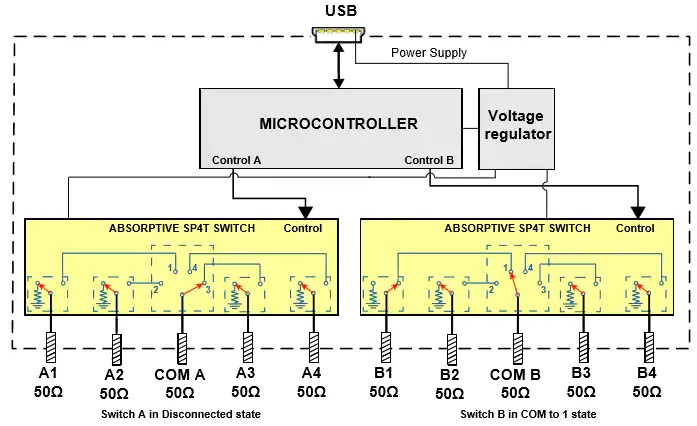

Mini-Circuits USB-2SP4T-63H USB RF SP4T开关矩阵的介绍、特性、应用及原理结构图

来源：HQBUY 发布时间：2020-11-26

摘要： Mini-Circuits USB-2SP4T-63H USB RF SP4T开关矩阵是USB控制的固态矩阵，具有两个独立的SP4T RF开关。每个快速开关吸收式开关的工作频率为10MHz至6000MHz，典型开关转换速度为5μs。

Mini-Circuits USB-2SP4T-63H USB RF SP4T开关矩阵的介绍

Mini-Circuits USB-2SP4T-63H USB RF SP4T开关矩阵是USB控制的固态矩阵，具有两个独立的SP4T RF开关。每个快速开关吸收式开关的工作频率为10MHz至6000MHz，典型开关转换速度为5μs。USB-2SP4T-63H具有高线性度（典型值为+ 50dBm，IP3）和高隔离度（典型值为85dB），可用于多种RF应用。

Mini-Circuits USB-2SP4T-63H USB RF SP4T开关矩阵

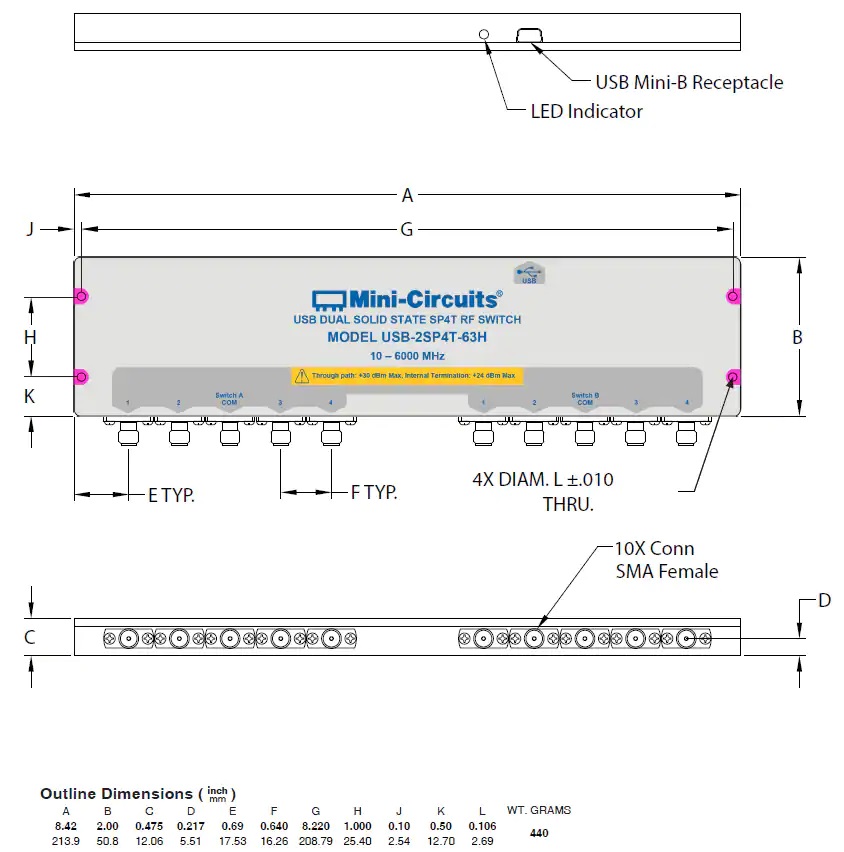

该单元为Windows的USB控制和GUI应用程序提供全面的软件支持，并为Windows和Linux环境（32位和64位系统）提供完整的API和编程说明。微型电路USB-2SP4T-63H USB RF SP4T开关矩阵具有10个SMA（F）连接器（COM，每个开关1至4个）和一个USB Mini-B端口，用于电源和控制。开关矩阵安装在紧凑，薄型，坚固的金属外壳中（8.4“ x 2.00” x 0。
