恩智浦半导体PCA9959 LED照明驱动器的介绍

恩智浦半导体PCA9959 LED照明驱动器是菊花链SPI兼容的4线串行总线控制的24通道恒定预设电流LED驱动器。该驱动程序经过优化，可以使63mA红色/绿色/蓝色/琥珀色（RGBA）LED变暗和闪烁。每个LED输出均提供6位分辨率（64步）的预设电流配置，绝对精度为±8％。

PCA9959驱动器在2.7V至5.5V的电源电压范围内工作，并包括一个内置的开路短路负载和过热检测电路。PCA9959 LED照明驱动器设计为使用4线读/写串行总线，其更高的数据时钟频率高达10MHz。典型应用包括RGBA LED驱动器，LED状态信息，IR编码通信，LED显示器，LCD背光灯和蜂窝电话的键盘背光灯。

PCA9959 LED照明驱动器特征

24个LED驱动器，每个输出可编程在：

关

开

6位可编程LED亮度

可编程的LED输出延迟可降低EMI和浪涌电流

所有通道的灰度控制：

每个通道可以分配给四个灰度控制组之一

每个通道有64个网格用于灰度控制

可编程网格持续时间

灰度控制期间每个通道的四个预设电流选项

开路/短路负载/过热检测模式可检测单个LED错误

24个恒定的预设电流输出通道可在关闭时吸收高达63mA的电流，并承受高达5.5V的电压

通过外部电阻（R EXT输入）调整输出预设电流

输出预设电流精度：

输出电流60mA时，绝对精度为±8％

输出电流为30mA时，绝对精度为±6.5％

通道间差异最大±5％

器件间差异最大±7％

低待机预设电流

低电平有效输出使能（OE）输入引脚

2.7V至5.5V工作电源电压范围（V DD）

非LED引脚上的5.5V耐压输入

-40°C至85°C的工作温度范围

具有10MHz数据时钟速率的4线串行总线接口

内部上电复位

闩锁性能超过II类JESD 78的100mA

ESD保护超过JESD22-A114规定的2kV HBM

提供HVQFN40封装

PCA9959 LED照明驱动器应用领域

RGB或RGBA LED驱动器

LED状态信息

手机或手持设备的键盘背光

淡入和淡出用于呼吸灯控制

LED显示屏

LCD背光

利用预编程的序列/亮度的IR编码通信

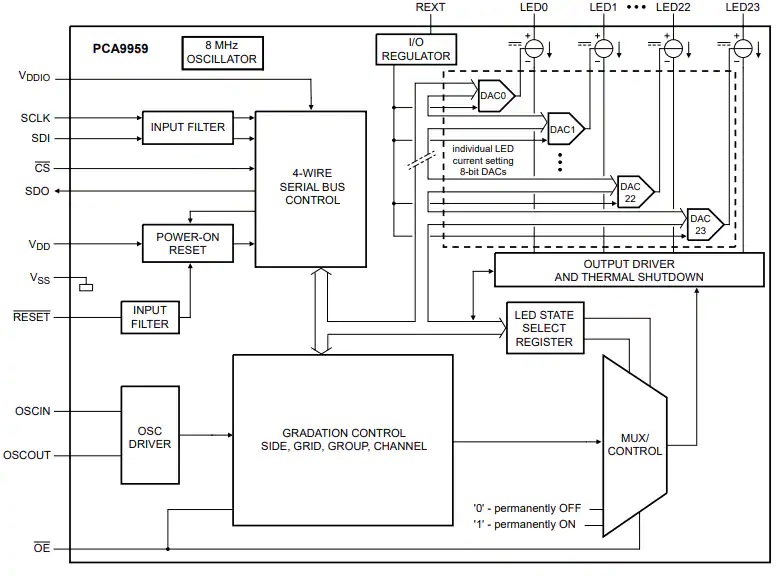

PCA9959 LED照明驱动器原理图

PCA9959 LED照明驱动器应用电路图
