ECS Stratum 3限幅正弦波TCXO/VCTCXO的介绍

ECS Stratum 3修剪的正弦波TCXO / VCTCXO振荡器（ECS-TXO32-S3 / ECS-VC-TXO32-S3）采用3.2mm x 2.5mm x 0.9mm封装的表面安装，嵌入式完整定时电路。

ECS-TXO32-S3 / ECS-VC-TXO32-S3振荡器在-40°C至+ 85°C的温度范围内提供出色的频率容限和温度稳定性，同时保持低抖动和相位噪声性能。这些组件还具有9.600MHz至50.000MHz的频率范围，并具有±1.0ppm的容差。

Stratum 3限幅正弦波TCXO/VCTCXO特征

削波正弦波输出

3层

TCXO / VCTCXO

280ppb的稳定性

3.2mm x 2.5mm占位面积

MSL 1

金铅涂层

无铅且符合RoHS

Stratum 3限幅正弦波TCXO/VCTCXO应用领域

飞蜂窝

纳米细胞

仪器仪表

Stratum 3限幅正弦波TCXO/VCTCXO技术指标

频率稳定性（最大）

±280ppb温度

±0.1ppm的电源

±0.1ppm负载

±0.02ppm老化（天）

±1.0ppm老化（年）

整体稳定性为±4.6ppm

9.600MHz至50.000MHz频率范围

最大频率公差为±1.0ppm

+ 3.035V DC至+ 3.465V DC电源电压

3.0mA最大电流消耗

最低输出电平为0.8V pp

+ 0.5V至+ 2.5V控制电压范围

温度范围

-40°C至+ 85°C工作

存储-55°C至+ 105°C

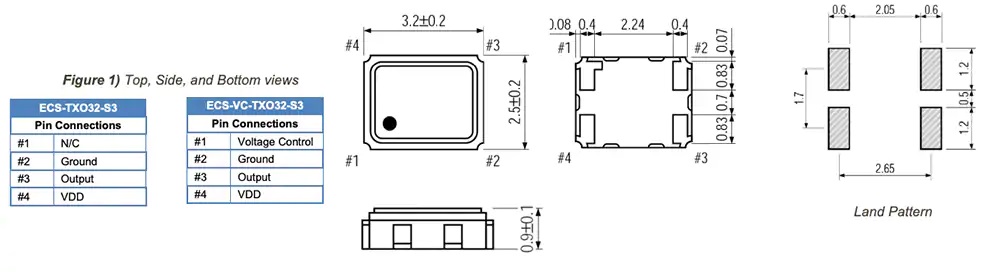

Stratum 3限幅正弦波TCXO/VCTCXO尺寸（MM）和引脚功能
