德州仪器（TI）TPS23734 IEEE 802.3bt PoE PD IC的介绍

德州仪器（TI）TPS23734 IEEE 802.3bt PoE PD IC结合了以太网供电（PoE）受电设备（PD）接口和电流模式DC-DC控制器。该控制器针对反激和有源钳位正向（ACF）开关稳压器设计进行了优化。在反激式配置的情况下，支持使用初级侧调节（PSR）。德州仪器（TI）TPS23734 PoE接口支持IEEE 802.3bt和IEEE 802.3at标准，适用于在PD输入端需要不超过25.5W的应用。

提供可编程扩频频率抖动（SSFD），以最大程度地减小EMI滤波器的尺寸和成本。具有可调软启动功能的高级启动有助于使用最少的偏置电容器，同时简化了转换器的启动和打ic设计，还确保满足IEEE 802.3bt / at的启动要求。软停止功能可最大程度降低开关功率FET的压力，从而降低FET BOM成本。

DC-DC控制器的PSR功能使用辅助绕组的反馈来控制输出电压，从而无需外部并联稳压器和光耦合器。它针对连续传导模式（CCM）进行了优化，可与次级侧同步整流一起工作，从而在多个输出上实现了最佳效率，调节精度和阶跃负载响应。

DC-DC控制器具有斜率补偿和消隐功能。典型的开关频率为250kHz。自动MPS支持低功耗模式或多路供电的应用。它会根据PSE类型和系统条件自动调整其脉冲电流幅度和持续时间，以在保持功耗的同时将功耗降至最低。

TPS23734 特征

集成式PWM控制器用于反激或有源钳位正向配置

具有初级侧调节功能的反激控制

支持CCM操作

±1.5％（典型值，5V输出）负载调整率（0-100％负载范围）—带有同步FET

±3％（典型值，12V输出）负载调整率（5-100％负载范围）—二极管整流

还支持次级侧调节

具有高级启动和打cup模式过载保护的软启动控制

软停止关机

同步频率可调

EMI的可编程频率抖动

完整的IEEE 802.3bt Type 3（1-4类）和802.3at PoE PD解决方案

EA Gen 2徽标就绪（PoE 2 PD控制器）

坚固的100V，0.3Ω（典型值）热插拔MOSFET

支持高达30W的功率水平

自动维护电源签名（MPS）

自动调整为PSE类型并通过自动拉伸加载电流

主适配器优先级输入

–40°C至125°C的结温范围

TPS23734 应用领域

可视电话和VoIP电话

接入点

监控摄像头

冗余电源或电源共享

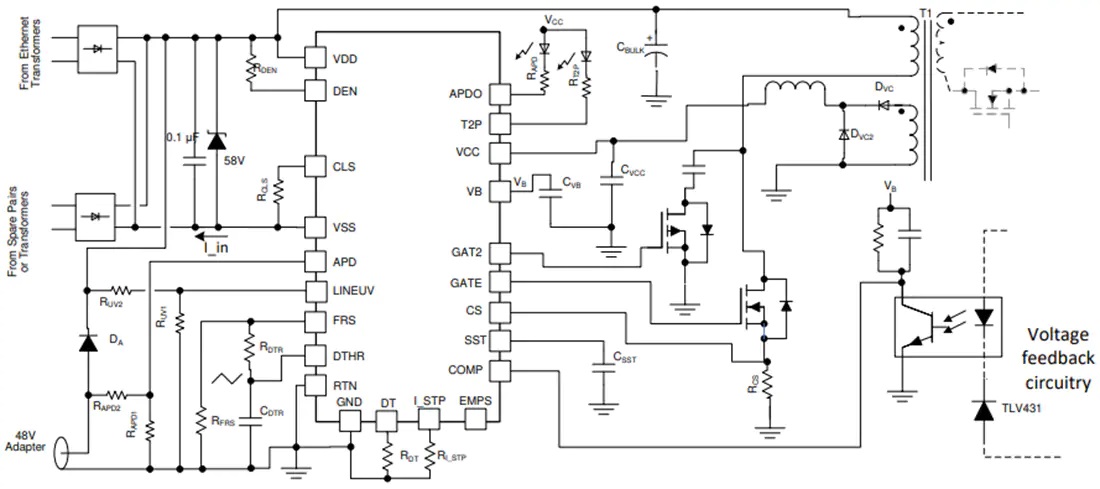

TPS23734 应用电路图
