德州仪器bq25980 8A电池充电解决方案的介绍

德州仪器（TI）bq25980 8A电池充电解决方案是一种峰值效率为98.6％的电池充电解决方案，它使用双相开关电容架构为2单元锂离子电池供电。开关帽架构允许电缆电流为充电电流的一半，从而减少了电缆功率损耗并限制了温度上升。双相架构提高了充电效率，并降低了输入和输出电容的要求。当与bq25790等主充电器一起使用时，该系统可以通过恒流（CC），恒压（CV）和端接进行预充电，从而以非常低的功耗实现快速充电。

德州仪器（TI）bq25980还通过内部MOSFET支持7A旁路模式充电（以前称为电池开关充电）。对于大电流操作，旁路模式充电路径中的Rdson小于13mΩ。集成的旁路模式允许向后兼容10V快速充电适配器为2节电池充电。该器件通过集成的多路复用器控制和用于外部N-FET的驱动器支持双输入配置。它还允许没有外部N-FET的单个输入或单个N-FET。

该器件集成了所有必要的保护功能以支持安全充电，包括输入过压和过流保护，输出过压和过流保护。它还支持输入欠电流和反向电流保护，输入短路保护，电池和电缆的温度感测以及开关电容和旁路模式下的结过热保护。

该设备包括一个16位模数转换器（ADC），可提供VAC电压，总线电压，总线电流，输出电压，电池电压，电池电流，输入连接器温度，电池温度，结温以及其他计算得出的测量值需要通过适配器，无线输入或移动电源管理电池充电。

bq25980 8A电池充电解决方案特征

98.6％峰值效率开关电容并联充电器，支持2节电池和8A快速充电

已申请专利的双相开关电容架构经过优化，可实现最高效率

输入电压是电池电压的2倍（7.0V至9.54V）

输出电流是输入电流的2倍（最大4.75A）

减少输入电缆的功率损耗

集成7A旁路模式快速充电

13mΩ充电路径电阻，适合大电流运行

双输入功率多路复用器控制器，用于信号源选择

支持广泛的输入电压

高达22V的工作输入电压

带有可选外部ACFET的最大40V输入电压和不带有外部ACFET的28V输入电压

通过同步双bq25980操作进行并行充电，可提供高达12A的充电电流

集成的可编程保护功能可确保安全运行

输入过压保护（BUSOVP）和电池过压保护（BATOVP）

输入过流保护（BUSOCP）和电池过流保护（BATOCP）

输出过压保护（VOUTOVP）

输入欠电流保护（BUSUCP）和输入反向电流保护（BUSRCP）可检测适配器拔出并防止升压

输入短路保护（BUSSCP）

电池和连接器温度监控（TSBAT_FLT和TSBUS_FLT）

结过热保护（TDIE_FLT）

具有高达40V的外部ACFET的可选输入过压保护

可编程设置，用于系统优化

中断和中断屏蔽

ADC读数和配置

集成的16位ADC，用于电压，电流和温度监控

bq25980 8A电池充电解决方案应用领域

手机

片剂

非军事无人机

Chromebook

笔记本

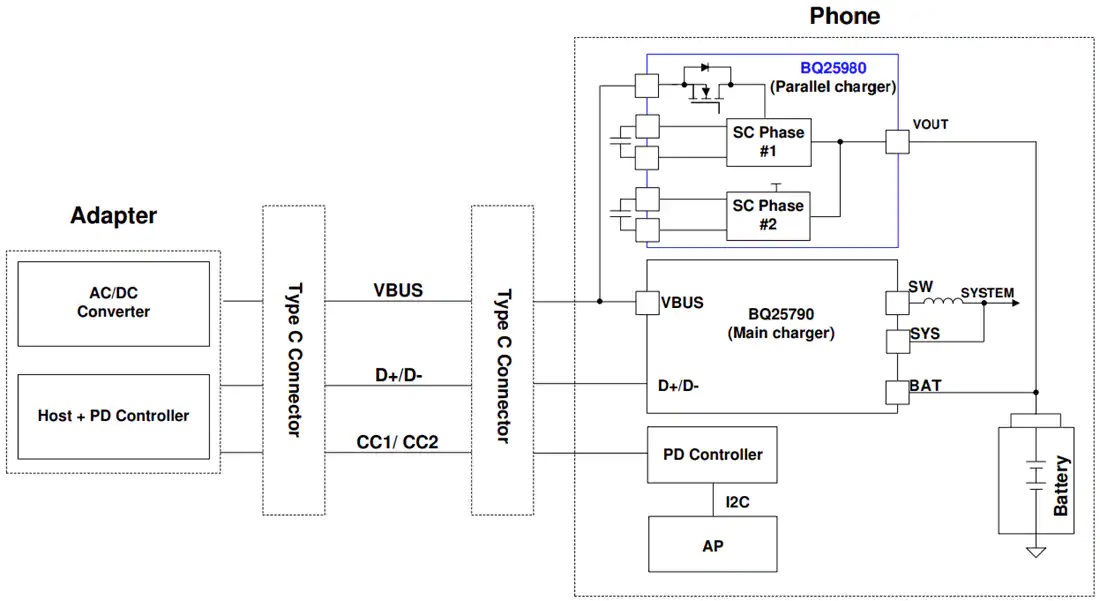

bq25980 8A电池充电解决方案原理图
