达尔科技PI3WVR628 2:1 MIPI开关的介绍

达尔科技Diodes Incorporated PI3WVR628 2:1 MIPI开关支持与CSI / DSI，D-PHY和C-PHY模块的高速（HS）和低功耗（LP）连接。PI3WVR628针对集成多个摄像头模块的设备进行了优化，例如智能手机，平板电脑，笔记本电脑以及显示器。

PI3WVR628集成了六个带宽为6GHz的单刀双掷（SPDT）开关，以控制三个通道，对于D-PHY模块，这两个通道被组织为两个数据通道和一个时钟通道，对于C-PHY模块则为两个通道。它还具有带有集成控制逻辑的选择和输出使能输入。

PI3WVR628具有6.0GHz带宽，低串扰，低R DS（ON）和低通道间偏斜。这些功能减少了CPHY / D-PHY应用的信号衰减。该设备还提供低电流消耗，以满足智能手机和其他个人电子产品等低功耗应用的需求。

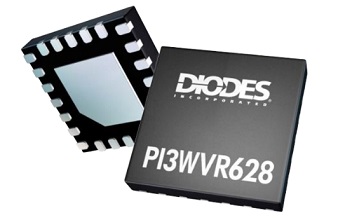

达尔科技PI3WVR628 MIPI开关采用紧凑的1.7mm x 2.4mm X1-LGA2417-24封装，非常适合空间受限的应用。

PI3WVR628特征

3通道2：1交换机，支持D-PHY和C-PHY

数据速率支持

高达3.5GB / s的C-PHY

高达4.5GB / s的D-PHY

典型6.0GHz

在2.25GHz处的低-30dB串扰

输入信号0V至1.3V

LP和HS MIPI为5.0ΩR DS（ON）（典型值）

LP和HS MIPI为0.1ΩΔRON（典型值）

LP和HS MIPI为0.3ΩRON_FLAT（典型值）

最大1μAICCZ

15μAICC典型值

同一输出的相反过渡的2ps典型时滞：

1.5V至3.6V工作范围（V DD）

ESD公差：2kV HBM

1.7mm x 2.4mm X1-LGA2417-24封装; 0.4mm间距

无铅且完全符合RoHS

不含卤素和锑的“绿色”包装

PI3WVR628应用领域

智能手机

平板电脑

手提电脑

展示架

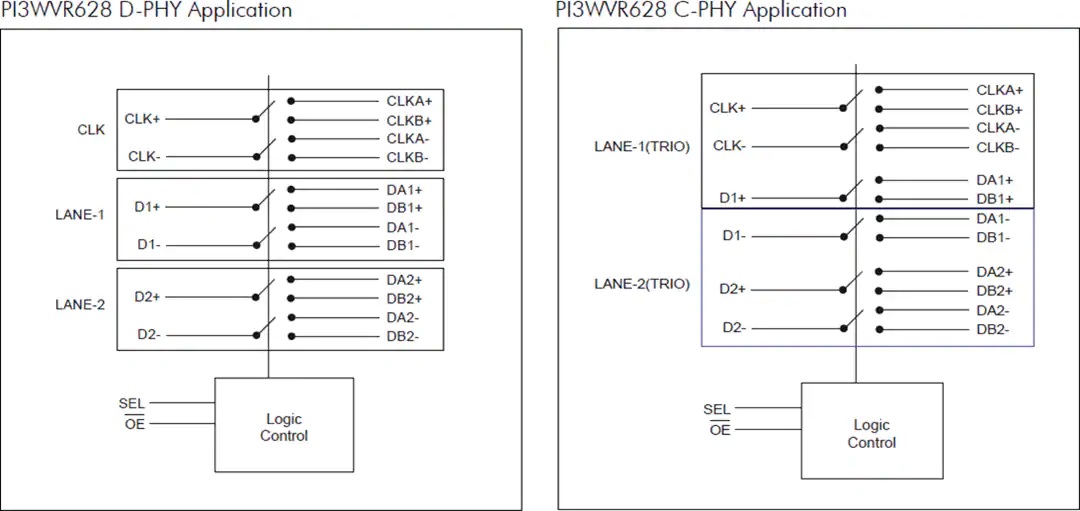

PI3WVR628结构原理图

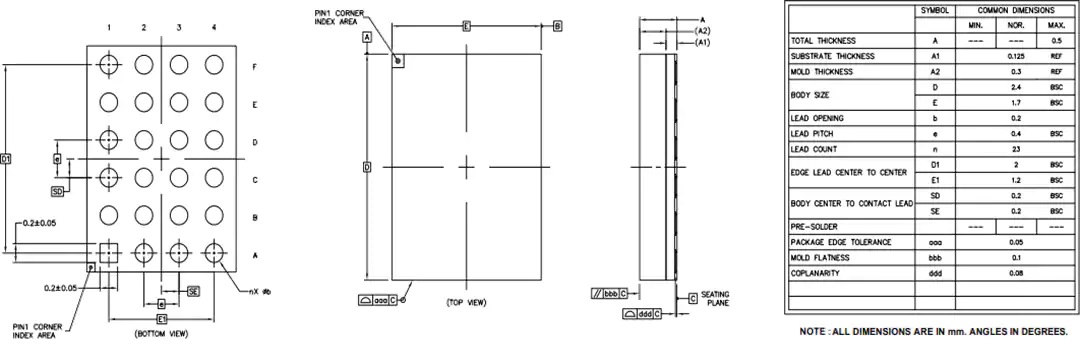

PI3WVR628包装尺寸
