德州仪器（TI）TPS546B24A多达4个可堆叠PMBus降压转换器

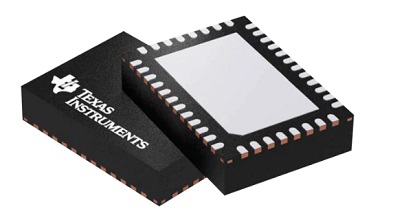

德州仪器（TI）TPS546B24A高达4倍可堆叠PMBus Buck转换器是一种高度集成的非隔离式DC / DC转换器，能够以7mm×5mm的封装实现高频工作和20A电流输出。两个，三个和四个TPS546B24A器件可以互连，以在单个输出上提供高达80A的电流。

该器件具有通过VDD5引脚通过外部5V电源使内部5V LDO过驱动的选项，以提高效率并降低转换器的功耗。德州仪器（TI）TPS546B24A使用专有的固定频率电流模式控制，输入前馈和可选的内部补偿组件，可在各种输出电容范围内实现最小尺寸和稳定性。

具有1MHz时钟支持的PMBus接口为转换器配置以及关键参数监控提供了方便，标准化的数字接口。这些参数包括输出电压，输出电流和内部芯片温度。根据系统要求，可以将对故障条件的响应设置为重新启动，闭锁或忽略。

堆叠式设备之间的反向通道通信使所有为单个输出轨供电的TPS546B24A转换器共享一个地址，从而简化了系统软件/固件设计。还可以通过BOM选择来配置关键参数，包括输出电压，开关频率，软启动时间和过流故障限制，而无需PMBus通信以支持无程序上电。

TPS546B24A降压转换器特征

2.95V至18V PVIN; 2.95V至18V AVIN（用于切换的4V IN VDD5）分离轨支持

集成5.5mΩ/1.8mΩMOSFET

具有可选内部补偿的平均电流模式控制

2×，3×，4×可堆叠，电流共享高达80A，每个输出支持一个地址

通过针脚带可选0.5V至5.5V输出或使用PMBus VOUT_COMMAND进行0.25V至5.5V输出

带有遥测功能的广泛PMBus命令集，适用于V OUT，I OUT和内部芯片温度

带有内部FB分压器的差分遥感，对于<1％V OUT误差–40°C至+ 150°CT J

通过PMBus的AVS和保证金功能

MSEL引脚引脚编程PMBus默认值

在225kHz至1.5MHz范围内有12种可选开关频率（8个引脚带选项）

频率同步输入/同步输出

支持预偏置输出

支持强耦合电感

7mm×5mm×1.5mm，40引脚QFN，间距= 0.5mm

TPS546B24A降压转换器应用领域

数据中心交换机，机架服务器

有源天线系统，远程无线电和基带单元

自动化测试设备，CT，PET和MRI

ASIC，SoC，FPGA，DSP内核和I / O电压

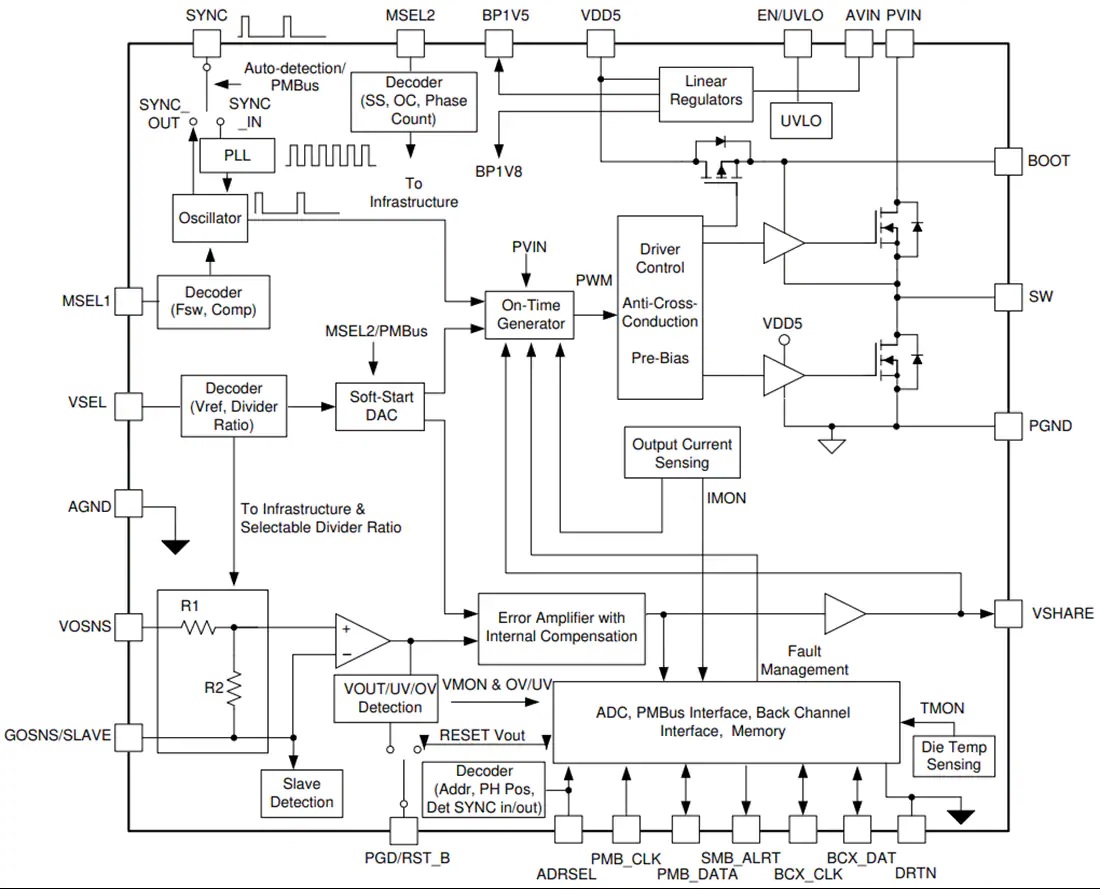

TPS546B24A降压转换器功能原理图
