德州仪器（TI）DLPC6540数字显示控制器的介绍

德州仪器（TI）DLPC6540数字显示控制器是TIDLP产品4K UHD显示芯片组的一部分。DLPC6540显示控制器与DLP471TP DMD和DLPA3005一起构成芯片组。

该解决方案适合于需要小尺寸尺寸的高分辨率和高亮度的显示系统。为了确保可靠的操作，每个应用必须始终将Texas Instruments DLPC6540显示控制器与DLP471TP DMD和DLPA3005电源管理集成电路一起使用。

DLPC6540数字显示控制器特征

DLPC6540控制器使用DLP471TP数字微镜器件（DMD）支持高达4K的超高清分辨率。

60Hz时高达4K UHD

1080p时高达240Hz

1080p时高达120Hz（3D）

提供具有一个，两个，四个或八个通道的单个V-by-One?HS视频输入端口

像素时钟最高支持600MHz

输入传输速率高达3.0Gbps

支持输入格式

RGB和YCbCr

4：4：4、4：2：2、4：2：0

带FPU的内置Arm?Cortex?-R4F处理器

88个可配置GPIO

可编程PWM发生器

可编程捕获和延迟计时器

USB 2.0高速OTG控制器

SPI主/从控制器

I 2 C主/从控制器

UART控制器

中断控制器

翘曲引擎

改进的1D，2D和3D梯形失真校正

光学校正（例如，短距离失真，径向失真和横向颜色失真）

附加图像处理

动态黑

帧率转换

颜色坐标调整

白色调温

可编程度

时空复用

集成支持3-D显示

启动画面显示和捕获

集成的2G位帧存储器消除了对外部高速存储器的需求

外部记忆体支援

用于μP和PWM序列的并行闪光

可选的辅助闪光灯，用于飞溅捕捉和变形

系统控制

DMD电源和复位驱动器控制

DMD水平和垂直图像翻转

JTAG边界扫描测试支持

支持基于LED的投影仪系统

DLPC6540数字显示控制器应用领域

移动智能电视

移动投影仪

数字标牌

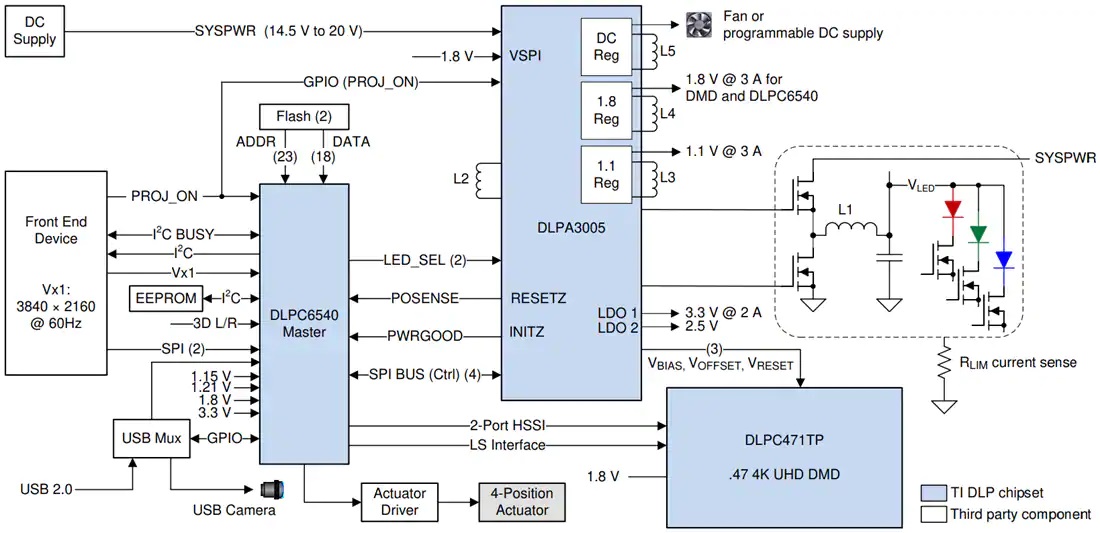

DLPC6540数字显示控制器功能原理图
