德州仪器DRV835xF三相智能门驱动器的介绍

德州仪器（TI）DRV835xF三相智能栅极驱动器是用于三相无刷直流（BLDC）电机应用的高度集成的栅极驱动器。器件变体提供可选的集成式电流分流放大器，以支持不同的电动机控制方案，并提供降压稳压器来为栅极驱动器或外部控制器供电。

德州仪器（TI）DRV835xF使用智能门驱动（SGD）架构，以减少MOSFET摆率控制和保护电路通常所需的外部组件数量。SGD架构还优化了死区时间以防止直通情况，并通过MOSFET摆率控制来灵活地降低电磁干扰（EMI）。它还通过VGS监视器防止门极短路情况。强大的栅极下拉电路有助于防止不必要的dV / dt寄生栅极导通事件。

支持各种PWM控制模式（6x，3x，1x和独立），以简化与外部控制器的接口。这些模式可以减少电机驱动器PWM控制信号所需的控制器输出数量。该器件系列还包括1x PWM模式，可通过使用内部块换向表对BLDC电机进行简单的感应梯形控制。

DRV835xF三相智能门驱动器特征

9至100V，三重半桥栅极驱动器

可选的集成降压稳压器

可选的三路低端电流并联放大器

功能安全质量管理

可用于帮助IEC 61800-5-2功能安全系统设计的文档

智能门驱动架构

可调摆率控制以实现EMI性能

VGS握手和最小的死区时间插入以防止直通

50mA至1A峰值源电流

100mA至2A的峰值灌电流

通过强大的下拉降低dV / dt

集成式栅极驱动器电源

高端倍频电荷泵，用于100％PWM占空比控制

低侧线性稳压器

集成LM5008A降压稳压器

6至95V工作电压范围

2.5至75V，350mA输出能力

集成三路电流分流放大器

可调增益（5、10、20、40V / V）

双向或单向支持

6x，3x，1x和独立PWM模式

支持120°感应操作

提供SPI或硬件接口

低功耗睡眠模式（VVM = 48V时为20μA）

集成保护功能

VM欠压锁定（UVLO）

栅极驱动器电源欠压（GDUV）

MOSFET VDS过电流保护（OCP）

防止MOSFET击穿

门驱动器故障（GDF）

热警告和关闭（OTW / OTSD）

故障状态指示灯（nFAULT）

DRV835xF三相智能门驱动器应用领域

三相无刷直流（BLDC）电机模块

伺服驱动器，工厂自动化

直线电机运输系统

工业协同机器人

自主导引车，无人驾驶飞机

电动自行车，电动踏板车和电动出行

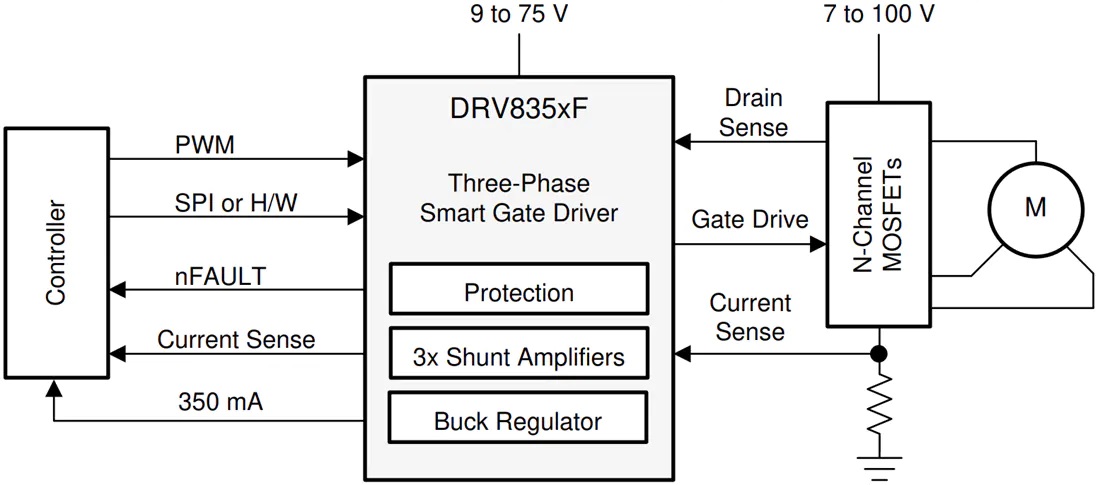

DRV835xF三相智能门驱动器原理图
