德州仪器（TI）TLV840低压监控器（复位IC）的介绍

德州仪器（TI）TLV840低压监控器（复位IC）可以在高电压电平下工作，同时在整个V DD和温度范围内保持非常低的静态电流。TLV840提供了低功耗，高精度和低传播延迟（典型值t p_HL  = 30μs）的最佳组合。

当VDD的电压降至负电压阈值（VIT-）以下时，复位输出信号有效。当VDD上升到高于VIT-加滞后（VHYS）时，复位信号被清除，并且复位时间延迟（tD）到期。可以通过在TLV840C和TLV840M的CT引脚和接地之间连接一个电容器来设置复位延时。对于最小的复位延迟时间，CT引脚可以悬空。

德州仪器（TI）TLV840N不提供可编程延迟，而是提供40μs，2ms，10ms，30ms，50ms，80ms，100ms，150ms，200ms的固定复位延迟时序选项。

其他功能包括低上电复位电压（V POR），针对V DD的内置毛刺抗扰度保护，内置迟滞，低漏极开漏输出泄漏电流（I lkg（OD））。TLV840是适用于工业应用和电池供电/低功率应用的理想电压监控解决方案。

TLV840低压监控器特征

0.7V至6V工作电压范围

120nA（典型值）纳米电源电流

0.8V至5.4V固定阈值电压（V IT-）

门限电压可用100mV步进

±0.5％（典型值）的高精度

5％（典型值）内置磁滞（V HYS）

复位时间延迟（t D）（基于电容器的可编程（TLV840C，TLV840M））

40μs（典型值），无最小电容延迟

低电平有效手动复位（MR）（TLV840M）

四种输出拓扑

TLV840xxDL-漏极开路，低电平有效（RESET）

TLV840xxPL-推挽/低电平有效（RESET）

TLV840xxDH-漏极开路，高电平有效（复位）

TLV840xxPH-推挽，高电平有效（RESET）

–40°C至+ 125°C的宽温度范围

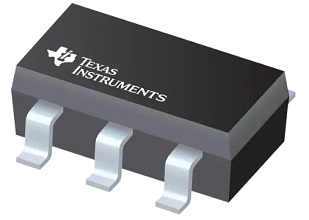

SOT23-5（DBV）封装

TLV840低压监控器应用领域

马达驱动

工厂自动化与控制

家庭影院和娱乐

电子销售点

网格基础设施

数据中心和企业计算

多功能打印机

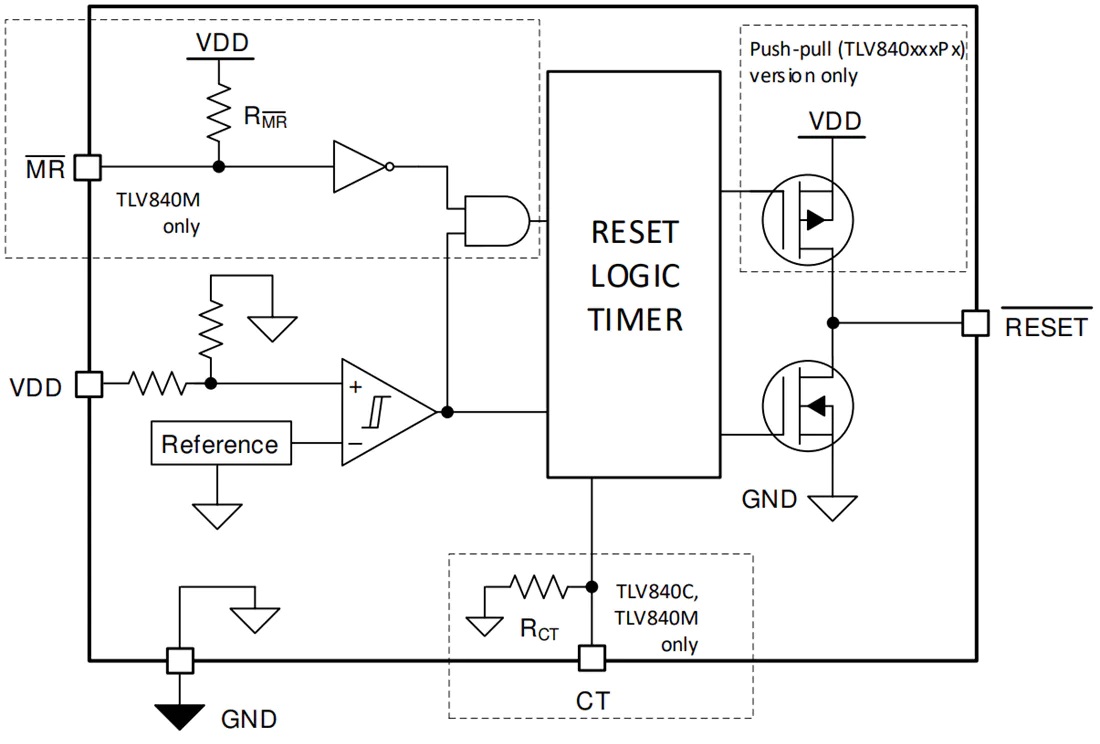

TLV840低压监控器功能原理图
