德州仪器TPS54J06xEVM评估模块的介绍、及特性

来源：HQBUY 发布时间：2020-12-04

摘要： 德州仪器（TI）TPS54J06xEVM评估模块旨在快速，轻松地演示TPS54J060和TPS54J061 D-CAP3?同步降压转换器。TPS54J060和TPS54J061 D-CAP3同步降压转换器集成了两个功率MOSFET，以最小化解决方案尺寸并在满载时提供高效率。

德州仪器（TI）TPS54J06xEVM评估模块旨在快速，轻松地演示TPS54J060和TPS54J061 D-CAP3?同步降压转换器。TPS54J060和TPS54J061 D-CAP3同步降压转换器集成了两个功率MOSFET，以最小化解决方案尺寸并在满载时提供高效率。

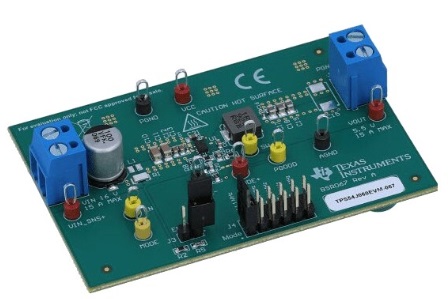

德州仪器（TI）TPS54J06xEVM评估模块

TI TPS54J06xEVM评估模块的设置允许用户查看TPS54J060和TPS54J061器件的性能，并轻松更改多个设置。MOSFET的低漏源导通电阻使该器件能够实现高效率，并有助于在高输出电流时将结温保持在较低水平。

4V至16V输入电压，标称12V

1.8V输出在6A

跳线选择600kHz，1100kHz或2MHz的开关频率

跳线选择自动跳过节能模式以实现轻载效率或强制连续导通模式

测试点，可为V CC引脚提供外部偏置以从3.3V输入电压供电
