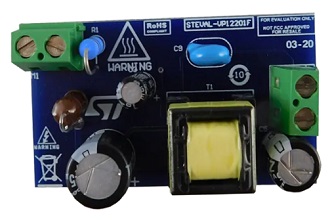

意法半导体STEVAL-VP12201F转换器评估板的介绍

意法半导体STMicroelectronics STEVAL-VP12201F转换器评估板实现了12V-5W隔离式反激式转换器，该转换器是为85至265V AC的通用应用开发的。该参考设计基于VIPerPlus系列的新型VIPer122LS离线高压转换器构建而成，该转换器具有嵌入式730V功率MOSFET和PWM电流模式控制。

意法半导体STEVAL-VP12201F的主要特点是其体积小，物料清单（BOM）最小，效率高，待机功耗低以及在整个输入和输出范围内具有严格的线路和负载调节能力。突发模式操作可确保在空载条件下的极低功耗，从而降低平均开关频率并使所有与频率相关的损耗降至最低。

VIPer122LS以60kHz的固定频率工作，具有频率抖动，可以满足有关电磁干扰的标准。

STEVAL-VP12201F特征

85–265VAC通用输入电源范围

50-60Hz频率

12V输出电压

416mA输出电流

高度紧凑的尺寸

在230V AC待机电源下消耗<30mW

平均效率> 77％

在整个输入和输出范围内进行严格的线路和负载调节

由于具有频率抖动功能，即使减少了EMI滤波器，也符合IEC55022 B类传导EMI

符合RoHS
