MaxLinear MxL7218双通道电源模块的介绍

MaxLinear MxL7218双通道电源模块是双18A或单36A输出降压型电源模块，输入电压范围为4.5V至15V。这些模块支持两个输出，每个输出的输出电压范围为0.6V至1.8V，由一个外部电阻设置。与其他MxL7218模块并联时，MxL7218电源模块能够提供高达216A的电流。

这些电源模块具有差分遥感放大器和峰值电流模式架构，可在400kHz至780kHz可调开关频率下实现快速瞬态响应。MxL7218双通道电源模块提供过流保护，输出过压保护，欠压锁定，内部温度监控器和热关断保护。

完整的开关模式DC / DC电源在单个封装中集成了控制，驱动器，自举二极管，自举电容器，电感器，MOSFET和HF旁路电容器，用于负载点转换。MxL7218电源模块采用符合RoHS要求的16mm x 16mm x 5.01mm散热增强型BGA封装。典型应用包括电信和网络设备，工业设备和测试设备。

MxL7218双通道电源模块特征

双18A或单36A输出

4.5V至15V输入电压范围

0.6V至1.8V输出电压范围

与多个MxL7218共享多相电流，最大输出216A

频率同步

差分遥感放大器

峰值电流模式架构可实现快速瞬态响应

可调开关频率（400kHz至780kHz）

过流保护（OCP）和欠压锁定（UVLO）

输出过压保护

内部温度监控器和热关机保护

耐热增强型16mm x 16mm x 5.01mm BGA封装

MxL7218双通道电源模块应用领域

工业设备

测验设备

光纤网络

电信和网络设备

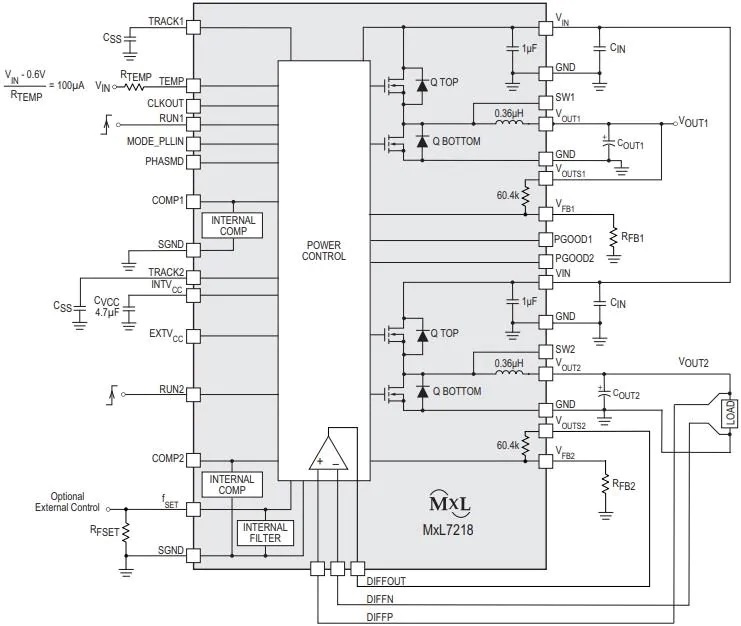

MxL7218双通道电源模块功能原理图

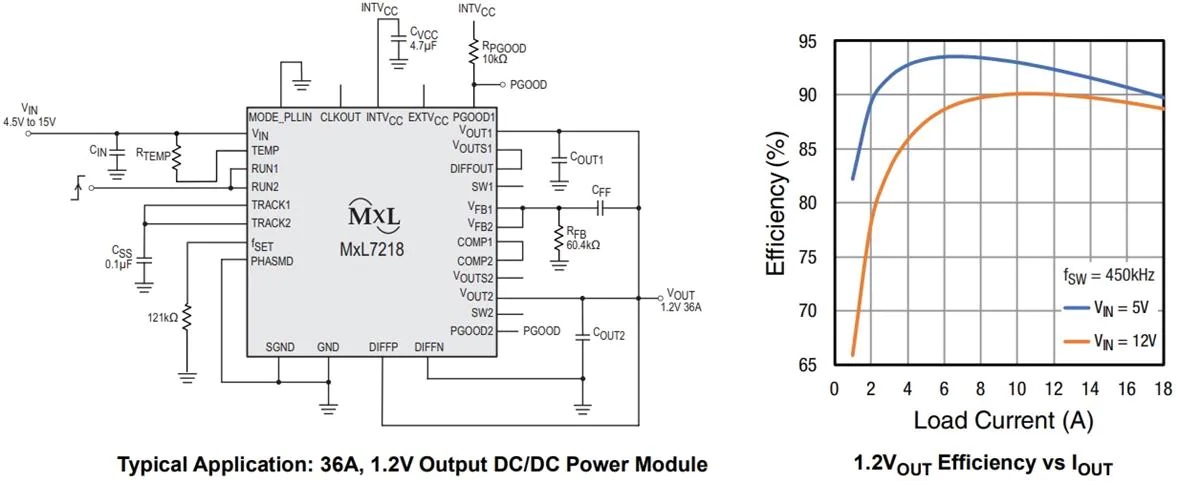

MxL7218双通道电源模块具有负载响应的典型应用电路
