美信半导体MAX25201 / MAX25202 HV同步升压控制器的介绍

美信半导体Maxim Integrated MAX25201 / MAX25202 HV同步升压控制器为宽输入电压范围的升压转换器提供1.5μA（典型值）的关断电流。4.5V至36V的输入工作电压范围使这些器件成为汽车应用的理想选择。

MAX25201 / MAX25202直接通过汽车电池输入工作，该输入由内部低压差稳压器使能，输出电压为5V。启动后，输入工作范围可扩展至低至1.8V。

美信半导体MAX25201 / MAX25202 HV同步升压控制器提供开关频率工作（高达2.2MHz），减少了输出纹波，避免了AM频带干扰，并允许使用更小的外部元件。开关频率可以在220kHz至2.2MHz的范围内调节电阻。

MAX25201 / MAX25202控制器在-40°C至+ 125°C汽车温度范围内工作，并具有逐周期限流和热关断保护功能。

MAX25201 / MAX25202 HV同步升压控制器特征

符合严格的OEM模块功耗和性能规格

跳过模式下的静态电流为20μA

±1.5％FB电压精度

输出电压范围：固定或可调，范围为3.5V至60V

启用曲柄就绪设计

启动后可低至1.8V

4.5V至36V的宽输入电源范围

降低EMI的功能可在不牺牲宽输入电压范围的情况下减少对敏感无线电频段的干扰

扩频选项

频率同步输入

电阻可编程频率在200kHz至2.2MHz之间

集成和热增强封装节省了电路板空间和成本

具有强制连续和跳过模式的电流模式控制器

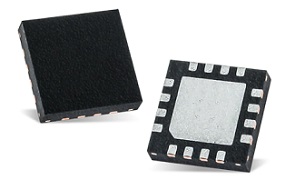

耐热增强型16引脚TQFN-EP封装

保护功能提高了系统可靠性

电源欠压锁定

过热和短路保护

MAX25201 / MAX25202 HV同步升压控制器应用领域

信息娱乐系统

集群系统

电子电话

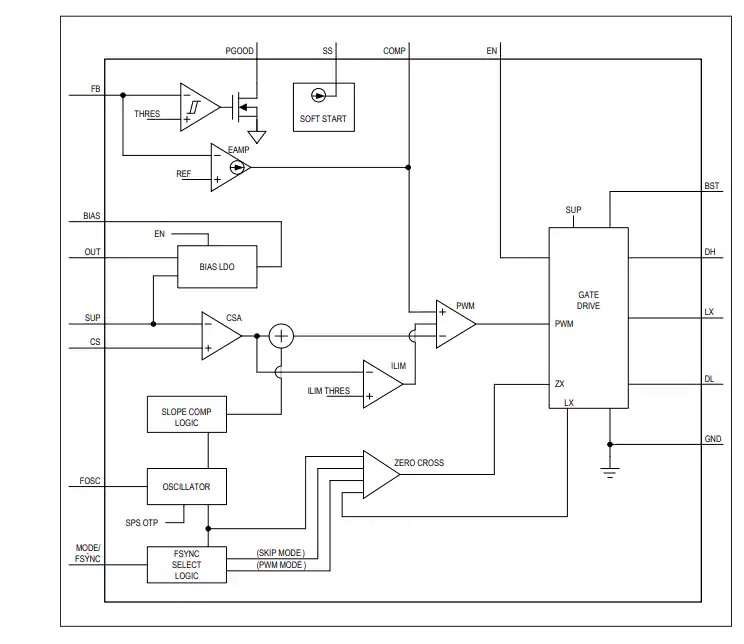

MAX25201 / MAX25202 HV同步升压控制器原理图
