美信半导体MAX77960 USB-C降压-升压型充电器的介绍

美信半导体Maxim Integrated MAX77960 USB-C降压-升压型充电器是具有Smart Power Selector?的高性能宽输入3A充电器。它们充当反向降压转换器，而无需额外的电感器。这样，IC就可以为USB随身携带（OTG）附件供电。

这些器件集成了低损耗电源开关，并具有很高的效率。它们还提供低热量，快速的电池充电，并具有真正的负载断开功能。它受到可调输出电流限制的保护。这些器件具有高度的灵活性，可通过I 2 C配置或通过电阻器配置自主编程。

MAX77960 USB-C降压-升压型充电器特征

3.5V至25.4V输入工作范围，可承受30VDC

9VIN / 7.4VOUT / 1.5AOUT时2S电池的峰值效率为97％

3S电池在15VIN / 12.6VOUT / 2AOUT时的峰值效率为97％

的MAX77960

100mA至3.15A可编程输入电流限制

100mA至3A可编程恒流充电

远程差分电压感测

600kHz开关频率

带智能电源选择器电源路径的系统即时启动

充电安全计时器

具有热折返环路的模具温度调节

具有自适应输入电流限制（AICL）和输入电压调节的输入电源管理

10mΩBATT至SYS开关，最高10A过流阈值

反向降压模式5.1V / 3A以支持USB OTG

JEITA符合NTC热敏电阻监控器

I 2 C或电阻可编程

4mm x 4mm，30引脚FC2QFN

MAX77960 USB-C降压-升压型充电器应用领域

USB Type-C供电的宽输入充电应用

2节和3节电池供电的设备

智能手机，平板电脑和二合一笔记本电脑

医疗设备，健康和健身监视器

数码相机，视频和运动相机

手持式计算机和终端

手持收音机

电动工具

无人驾驶飞机

备用电池

无线音箱

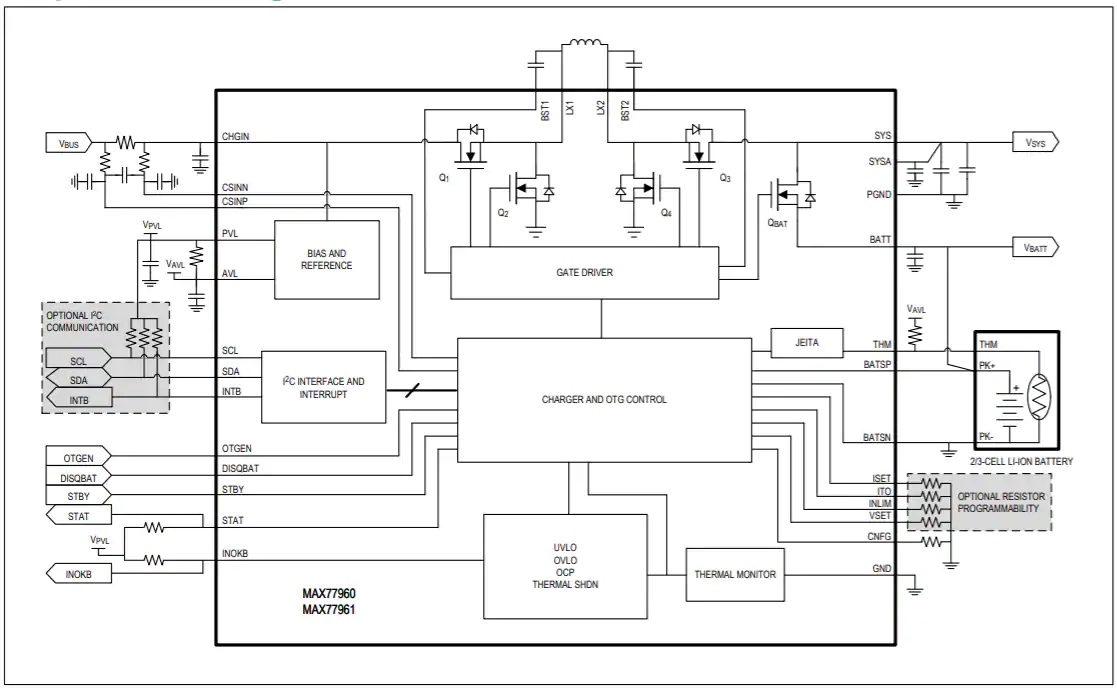

MAX77960 USB-C降压-升压型充电器原理图
