德州仪器（TI）LM34966EVM-FLY控制器评估模块的介绍

德州仪器（TI）LM34966EVM-FLY控制器评估模块（EVM）展示了LM34966-Q1作为宽输入非同步反激式控制器的功能和性能。标准配置旨在从18V到36V的输入提供4A时5V的稳定输出，并以250kHz的频率进行开关。

德州仪器（TI）LM34966EVM-FLY旨在简化配置，使用户能够评估同一模块上的许多不同应用。PCB为两层，仅在一侧填充组件。功能包括可编程的斜率补偿，可调的软启动，可编程的逐周期电流限制，打ic模式短路保护以及可编程线路欠压锁定。

LM34966EVM-FLY控制器评估模块特征

18V至36V输入电压范围

在4A时隔离5V输出电压

开关频率250kHz

打ic模式短路保护

LM34966EVM-FLY控制器评估模块所需设备

电源供应

输入电压源（V IN）应为可变电源，能够提供0V至36V的电压，并且至少提供5A电流

万用表

电压表1

输入电压，从V IN连接至PGND

电压表2

输出电压，从V OUT连接到ISO_GND

电流表1

对于输入电流，必须能够承受5A

分流电阻可根据需要使用

电流表2

对于输出电流，必须能够承受5A

分流电阻可根据需要使用

电子负载

负载应具有恒定电阻（CR）或恒定电流（CC）能力

它应该在5V下安全处理4A

示波器

20MHz带宽和交流耦合

用短接地线直接测量输出电容器两端的输出电压纹波

不建议使用长引线接地连接，因为可能会将噪声耦合到信号中

要测量其他波形，请根据需要调整示波器

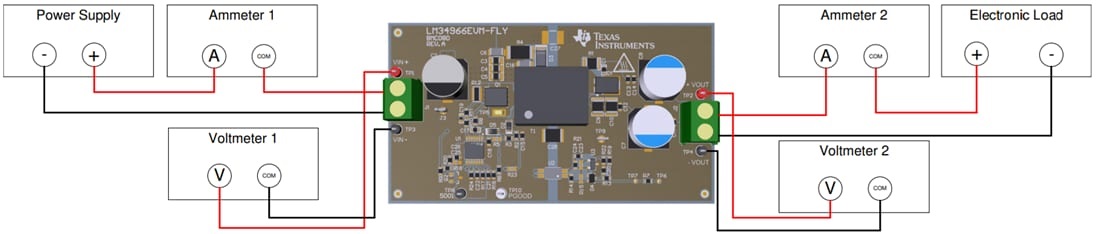

LM34966EVM-FLY控制器评估模块测试设置
