德州仪器OPA856宽带低噪声运算放大器的介绍

德州仪器（TI）OPA856宽带低噪声运算放大器（Op Amp）带有双极性输入，适用于宽带跨阻和电压放大器应用。OPA856的超宽1.1GHz增益带宽乘积（GBWP）与0.9nV /√Hz的宽带电压噪声相结合，为宽带跨阻应用和高速数据采集系统提供了一种可行的放大器。

它还适用于信号输入较弱，要求低噪声和高增益前端的应用。OPA856结合了多种功能来优化动态性能。除了较宽的小信号带宽外，OPA856还具有110MHz的大信号带宽（V OUT = 2V PP）和压摆率350V / μs。

德州仪器（TI）OPA856经过优化，可在光学飞行时间（ToF）系统中运行，在该系统中，OPA856与时间数字转换器（例如TDC7201）一起使用。使用OPA856在具有差分输出放大器（例如THS4541或LMH5401）的高分辨率LIDAR系统中驱动高速模数转换器（ADC）。

OPA856宽带低噪声运算放大器特征

1.1GHz单位增益带宽

1.1GHz增益带宽积

350V / μs的压摆率

0.9nV /√Hz低输入电压噪声

低输入电容

0.4pF共模

差分0.7pF

宽输入共模范围

来自正电源的0.4V

来自负电源的1.1V

3V PP总输出摆幅

3.3V至5.25V电源电压范围

17.2mA静态电流

8引脚WSON封装

–40至+ 125°C的温度范围

OPA856宽带低噪声运算放大器应用领域

光学时域反射仪（OTDR）

3D扫描仪

激光测距

固态扫描激光雷达

光学ToF位置传感器

无人机视觉

工业机器人LIDAR

真空机器人LIDAR

硅光电倍增管（SiPM）缓冲放大器

光电倍增管后置放大器

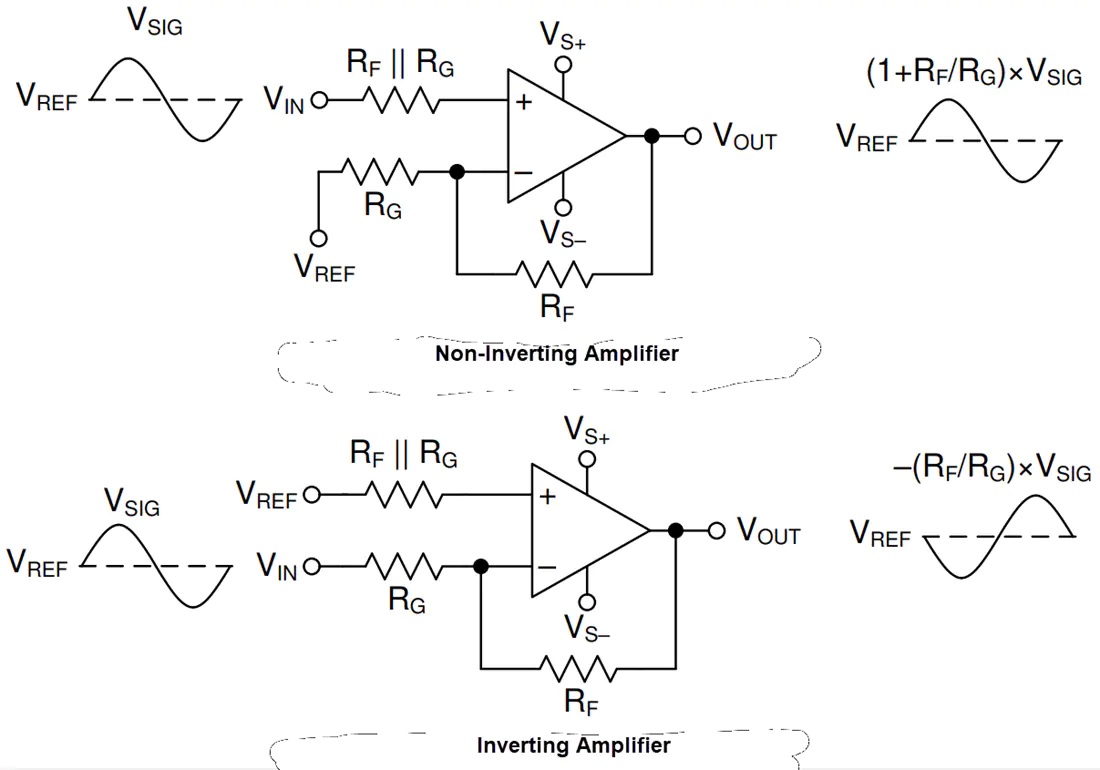

OPA856宽带低噪声运算放大器功能原理图
