亚德诺LTC4372和LTC4373理想二极管控制器的介绍

亚德诺ADI LTC4372和LTC4373理想二极管控制器旨在驱动一个外部N沟道MOSFET来代替一个肖特基二极管。这些器件控制MOSFET上的正向压降，以确保即使在轻负载下也能从一个路径向另一路径传递电流或电流。

LTC4372和LTC4373具有5μA的低工作电流和0.5μA的低停机电流。这提高了在理想的二极管用于间歇负载或始终在待机通道上使用的应用中的效率，从而使LTC4372和LTC4373适用于便携式仪器仪表，汽车和可再生能源领域中的电池供电应用。

LTC4372的停机功能将静态电流降至0.5μA。LTC4373有一个用于监视欠压的UV引脚，而UVOUT引脚则提供了磁滞调整和状态信息。在欠压期间，背对背MOSFET被切断，静态电流降至0.5μA。

ADI公司的LTC4372和LTC4373理想二极管控制器采用8引脚MSOP和DFN封装。

 LTC4372和LTC4373二极管控制器特征

减少功率肖特基二极管的功耗

驱动背对背MOSFET以进行浪涌控制和负载切换

低静态电流（I Q）

工作：5μA

关断：0.5μA

2.5V至80V宽工作电压范围

高端外部N沟道MOSFET驱动器

-28V反向电源保护

快速1.5μs反向电流关断

工作环境温度范围（T amb）

LTC4372C，LTC4373C：0°C至+ 70°C

LTC4372I，LTC4373I：-40°C至+ 85°C

LTC4372H，LTC4373H：-40°C至+ 125°C

MSOP-8和DFN-8封装选项

 LTC4372和LTC4373二极管应用领域

汽车电池保护

冗余电源

便携式仪器

太阳能系统

能量收集应用

供应滞留

LTC4372原理图

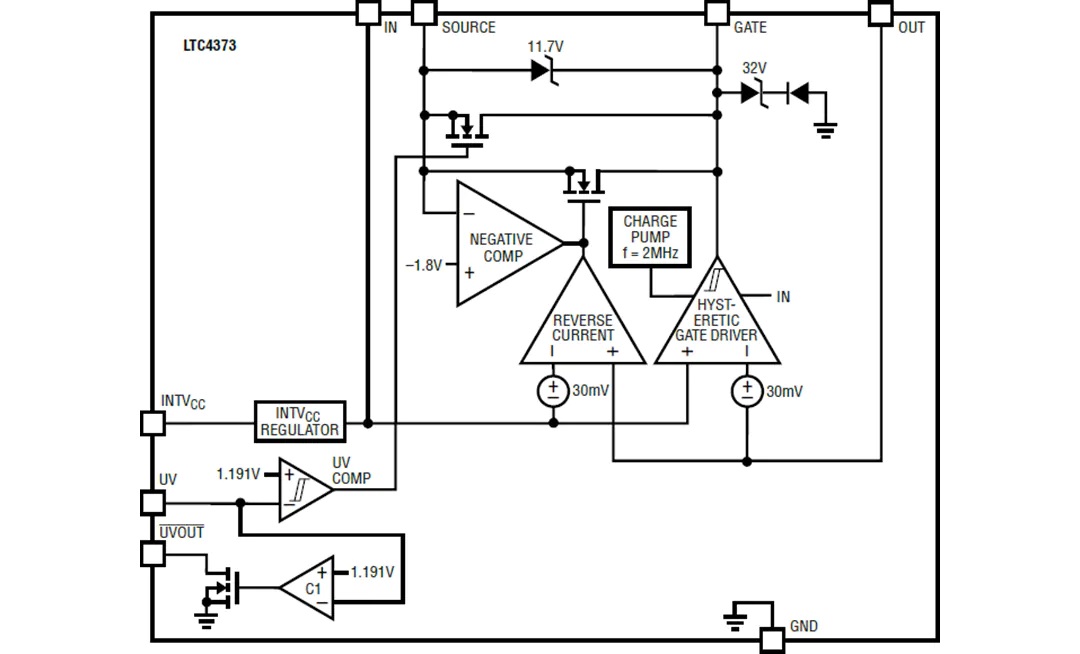

LTC4373原理图

 LTC4372和LTC4373二极管控制器典型应用电路

 LTC4372和LTC4373二极管控制器引脚配置
