意法半导体STM32H735G-DK套件的介绍

意法半导体STMicroelectronics STM32H735G-DK套件是基于Arm Cortex-M7内核的STM32H735IGK6U微控制器的完整演示和开发平台。STM32H735IGK6U MCU具有1Mb的闪存和564Kb的SRAM，以及各种外设，包括三个ADC，两个DAC，两个超低功耗比较器，一个低功耗RTC，一个高分辨率计时器，12个通用模块。用途的16位定时器，两个用于电机控制的PWM定时器，五个低功耗定时器以及一个真正的随机数发生器（RNG）。

STM32H735G-DK发现套件在移植到最终产品之前用作用户应用程序开发的参考设计，从而简化了应用程序开发。

STM32H735G-DK板包括一个具有电容触摸功能的4.3英寸480 x 272 LCD TFT显示面板，该面板通过50针连接器连接到RGB接口。发现套件提供的全部硬件功能可帮助用户增强其功能。通过评估所有外围设备来进行应用程序开发Arduino Uno V3，Pmod?和STMod +连接器可轻松连接至特定应用程序的扩展挡板或子板。

STLINK-V3E作为STM32 MCU和USB虚拟COM端口桥的嵌入式在线调试器和编程器集成到板中。

STMicroelectronics STM32H735G-DK发现套件随附STM32CubeH7 MCU软件包，该软件包提供了全面的STM32软件HAL库以及各种软件示例。

STM32H735G-DK特征

采用UFBGA176 + 25封装的STM32H735IGK6U微控制器

4.3“ TFT 480 x 272像素彩色LCD模块，带电容式触摸屏和RGB接口

符合IEEE-802.3-2002和PoE（以太网供电）的以太网

USB OTG FS

SAI音频编解码器

1个ST-MEMS数字麦克风

512Mbit八通道SPI NOR闪存

128Mb HyperRAM

两个用户LED

用户和重置按钮

扇出子板

三个CAN FD

具有USB重新枚举功能的板载STLINK-V3E调试器/编程器：大容量存储，虚拟COM端口和调试端口

STM32CubeH7 MCU软件包提供了全面的免费软件库和示例

多种可供选择的集成开发环境，包括IAR（集成开发环境）?，Keil公司的支持?和STM32CubeIDE

灵活的电源选项

STLINK-V3E USB连接器

USB OTG FS连接器

RJ45提供5V（以太网供电）

Arduino提供的5V

USB充电器

板连接器

USB FS Micro-AB

USB ST-LINK Micro-B

以太网RJ45

立体声耳机插孔，包括模拟麦克风输入

外部扬声器的音频接头

microSD卡

TAG连接器10引脚封装

SMA连接器

在STDC14尺寸上的Arm Cortex 10引脚1.27mm间距调试连接器

Arduino Uno V3扩展连接器

STMod +扩展连接器

Pmod Type-2A和Type-4A扩展连接器

音频MEMS子板扩展连接器

STM32H735G-DK电路板布局（顶部）

STM32H735G-DK电路板布局结构（底部）

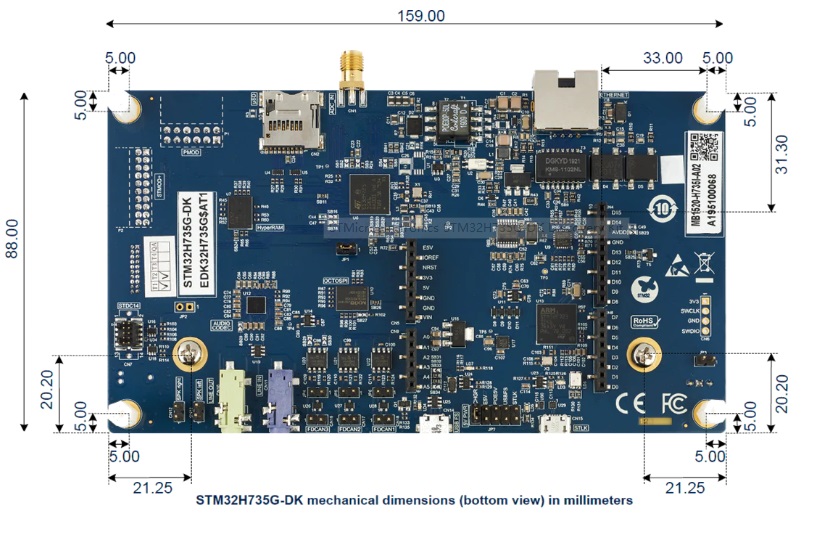

STM32H735G-DK板子规格尺寸
