美信半导体MAX77975EVKIT和MAX77976EVKIT评估套件

美信半导体Maxim MAX77975EVKIT和MAX77976EVKIT评估套件是经过完全安装和测试的印刷电路板（PCB），演示了MAX77975和MAX77976单节锂离子电池充电器IC。MAX77975和MAX77976设计用于1S Li +电池应用，可在3.8V至19V输入电压下工作，最大充电电流为3.5A / 5.5A。

MAX77975和MAX77976提供反向升压以及完全集成的低功耗开关，可提供较小的解决方案尺寸和较高的效率。Maxim MAX77975EVKIT和MAX77976EVKIT演示了MAX77975和MAX77976充电器IC的性能，并提供了通过MAX77958 USB Type-C PD控制器评估完整的USBType-C?PD解决方案的便利。

封装中包含一条Micro-B USB电缆，用作Windows PC上的USB端口与MAX77975 / MAX77976上的从机I 2 C端口的接口。基于Windows?的图形用户界面（GUI）软件提供了易于使用的界面，可以利用MAX77975 / MAX77976的功能。

MAX77975EVKIT和MAX77976EVKIT特征

高效单节开关充电器

MAX77976最高可充电至5.5A

4A，12V输入时的降压效率为91.2％

+ 28V绝对最大输入电压额定值

3.8V至19V输入工作电压范围

具有高达12V的可编程输出电压选项的反向升压

LED的充电状态输出

按钮输入，退出船舶模式

外部放电FET使能输出

挂起模式的专用输入（SUSPND）

USB Type-C独立控制器支持可定制的固件

符合USB Type-C 1.3版和PD 3.0

接收器/源/ DRP端口支持

PPS接收器支持

快速角色交换初始接收器支持

带OCP的集成V CONN开关

支持Try.Sink

支持BC1.2传统充电器检测

MAX77975EVKIT和MAX77976EVKIT所需设备

MAX77975 / MAX77976评估板

MAX77975 / MAX77976EVKIT板

USB Micro-B电缆

MAX77975 / MAX77976EVKIT软件（GUI）

USB Type-C或PD旅行适配器（TA）

电源供应

电池模拟器

万用表

基于Windows的PC

示波器监视CC引脚或其他信号

MAX77975EVKIT和MAX77976EVKIT应用领域

游戏装置

移动POS

平板电脑

VR应用

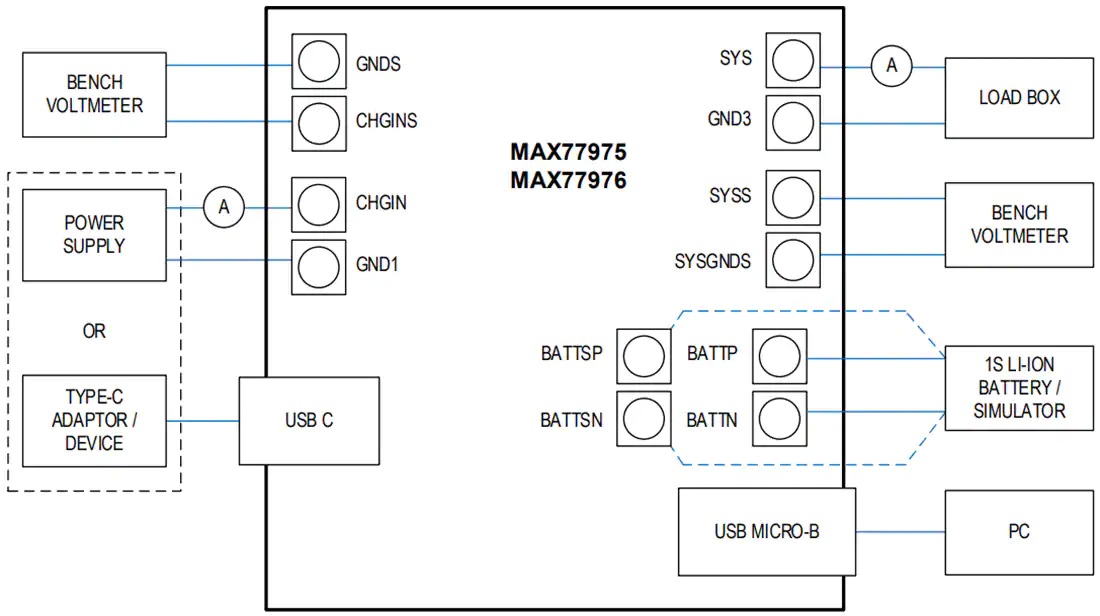

MAX77975EVKIT和MAX77976EVKIT电路板连接
