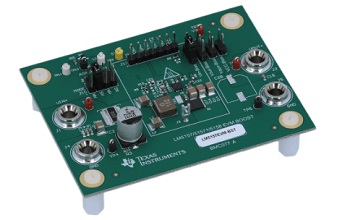

德州仪器LM5157EVM-BST转换器评估模块（EVM）的介绍

德州仪器（TI）LM5157EVM-BST转换器评估模块（EVM）展示了LM5157的功能和性能。德州仪器LM5157是具有双随机扩展频谱的宽输入电压升压转换器。标准配置旨在从3V至9V的输入提供1.6A的12V稳压输出（负载从<6V输入减半），并以2.1MHz进行开关。

LM5157EVM-BST特征

严格调节的12V输出电压和1％的准确基准电压

满载时的转换效率> 92％

在输入电压范围内恒定的逐周期峰值电感电流限制

可编程打cup模式，用于输出过流保护

多个BIAS引脚和V CC引脚连接以测试多种配置

BIAS连接到V CC

BIAS配有外部电源

BIAS由输出电压提供

用户使用CSS可调的软启动时间

输出过压保护

电源正常（PGOOD）指示器，带可选上拉电源

2.1MHz开关频率

外部时钟同步

可编程双随机扩展频谱可降低EMI

LM5157EVM-BST所需设备

电源供应

输入电压源（V IN）应该是可变电源，能够在0V至10V的电压范围内提供至少10A的电流

多米

电压表1

输入电压，从V连接IN +与V IN -

电压表2

输出电压，从V OUT +连接至GND

电流表1

输入电流必须能够处理10A

分流电阻可根据需要使用

电流表2

输出电流必须能够承受2A

分流电阻可根据需要使用

电子负载

负载应具有恒定电阻（CR）或恒定电流（CC）能力

它应该在12V下安全地处理2A

示波器

20MHz带宽和交流耦合

用短接地线直接测量输出电容器两端的输出电压纹波

不建议使用长引线接地连接，因为可能会将噪声耦合到信号中

要测量其他波形，请根据需要调整示波器

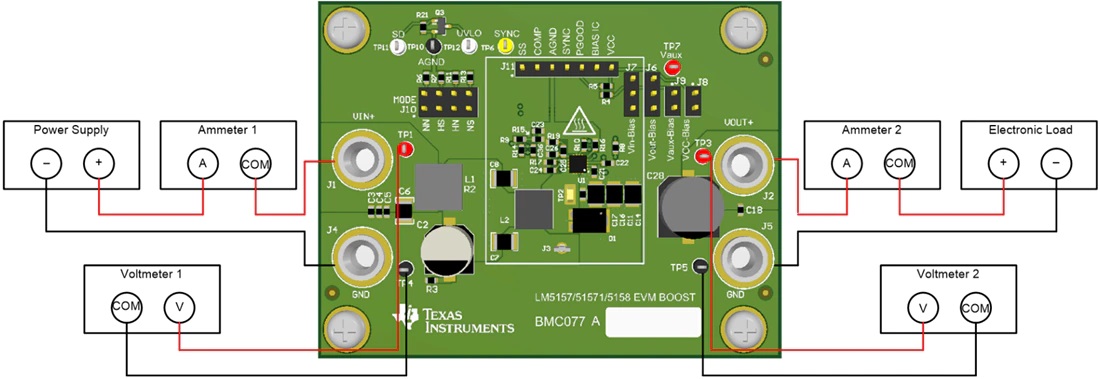

LM5157EVM-BST测试设置
