德州仪器（TI）TAS6424MSQ1EVM放大器评估模块的介绍

德州仪器（TI）TAS6424MSQ1EVM放大器评估模块（EVM）展示了TAS6424MS，这是一款2.1Mhz的4通道数字输入D类音频解决方案，用于汽车信息娱乐。2.1Mhz的开关频率使用户可以大幅减少电感器尺寸和成本，并优化系统总成本。

德州仪器（TI）TAS6424MS通过14.4V电源将每通道25W（10％THD + N）转换为4Ω。TAS6424MS具有4.5V至26V的宽电源电压能力，使其非常适合主机和外部放大器系统，同时在启停低压瞬态事件期间提供一流的性能。

TAS6424MSQ1EVM特征

2.1Mhz的开关频率

4通道25W /通道，总谐波失真（THD）+ N时为10％，输入14.4V电源时为4Ω

I 2 C诊断和保护

CISPR25，5级辐射/传导排放标准

光纤SPDIF，USB和PSIA（外部I 2 S）输入选项

TAS6424MSQ1EVM所需设备

TAS6424MSQ1EVM评估模块

USB A公对micro B公电缆

1-4阻性负载或扬声器负载

2-6对剥去两端的电线

2mm一字螺丝刀

光纤音频源（可选）

SPDIF光纤电缆（可选）

装有Microsoft?Windows?7操作系统的台式机或笔记本电脑

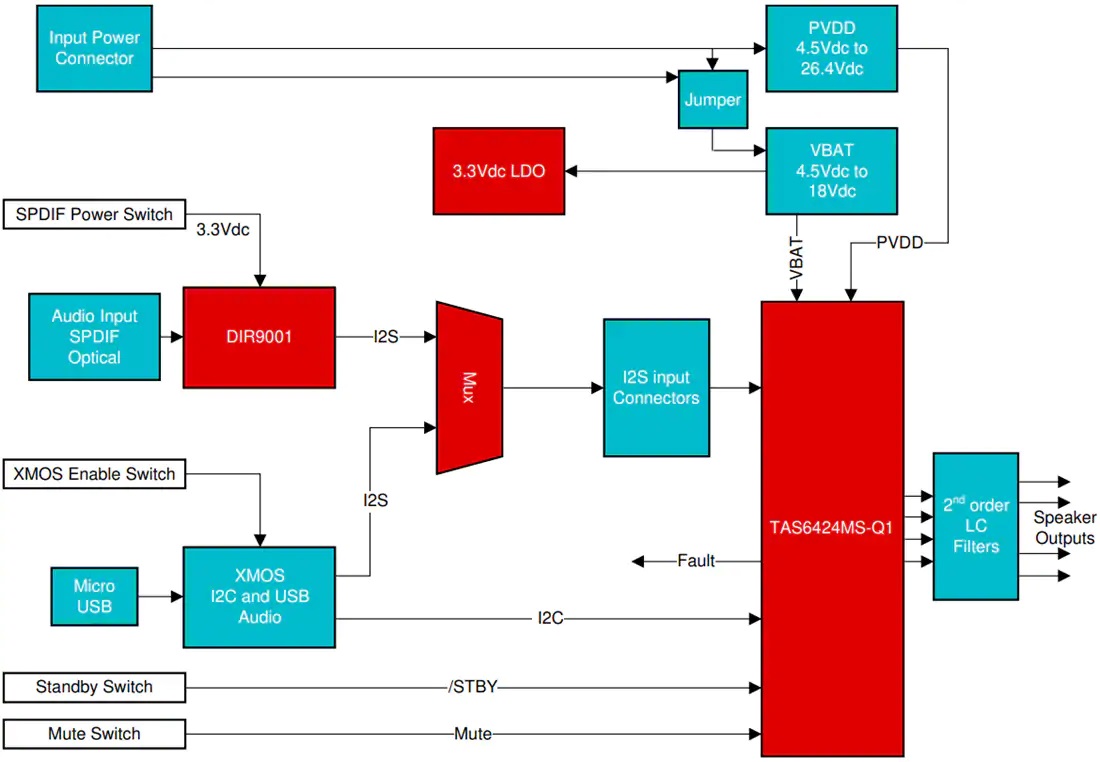

TAS6424MSQ1EVM原理图
