Qorvo QPA2962 2GHz至20GHz 10W GaN放大器的介绍

Qorvo QPA2962 2GHz至20GHz 10W GaN放大器是一种宽带功率放大器，是基于Qorvo的QSiC15 GaN碳化硅（SiC）工艺制造的。该放大器的工作频率范围为2GHz至20GHz，饱和功率为10W，信号增益为13dB，在22V漏极偏置下的功率附加效率为22％。

QPA2962具有与50Ω匹配的RF端口，其中包括集成的DC隔离电容器和RF扼流圈。Qorvo QPA2962 2GHz至20GHz 10W GaN放大器采用5mm x 5mm气孔层压板封装，非常适合军事和商业市场的宽带通信系统，电子战，测试仪器和雷达应用。

QPA2962 GaN放大器特征

2GHz至20GHz频率范围

40 dBm（P IN = 27dBm）P卫星

22％（P IN = 27dBm）PAE

13dBm（P IN = 27dBm）功率增益

19dB小信号增益

V D = 22V，I DQ = 1680mA偏置

5.0mm x 5.0mm x 1.455mm封装

QPA2962 GaN放大器应用领域

通讯系统

电子战

雷达

测验设备

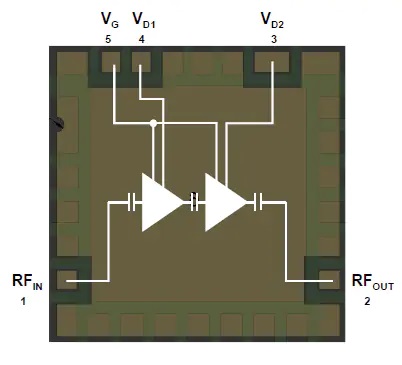

QPA2962 GaN放大器功能原理图
