意法半导体EVALSTGAP2SICSC演示板的介绍

意法半导体STMicroelectronics EVALSTGAP2SICSC演示板旨在快速，轻松地演示STGAP2SICS单门驱动器。STGAP2SICS单栅极驱动器是单栅极驱动器，可在栅极驱动通道与低压控制和接口电路之间提供电流隔离。栅极驱动器具有4A能力和轨到轨输出，使其适合于中功率和大功率应用，例如工业应用中的功率转换和电机驱动器逆变器。

STM EVALSTGAP2SICSC演示板可在驱动TO-220或TO-247封装的额定电压高达1200V的半桥功率级的同时评估所有STGAP2SiCSC功能。EVALSTGAP2SICSC电路板组件易于访问和修改，从而使驾驶员在不同应用条件下的性能评估更加容易，并且可以对最终应用组件进行微调。

EVALSTGAP2SICSC演示板特征

板

高压轨最高1200V

负门驱动

板载隔离式DC-DC转换器为V AUX = 5V供电的高端和低端栅极驱动器供电，最大隔离度为5.2kV

板载或5V产生的3.3VV DD逻辑电源（外部施加）

轻松跨接选择+ 17 / 0V的驱动电压配置；+ 17 / -3V；+ 19 / 0V; + 19 / -3伏

设备

25°C驱动器电流时4A源/灌电流

6000V电隔离

75ns短传播延迟

UVLO功能

栅极驱动电压高达26V

具有迟滞的3.3V，5V TTL / CMOS输入

温度关闭保护

待机功能

4A米勒钳

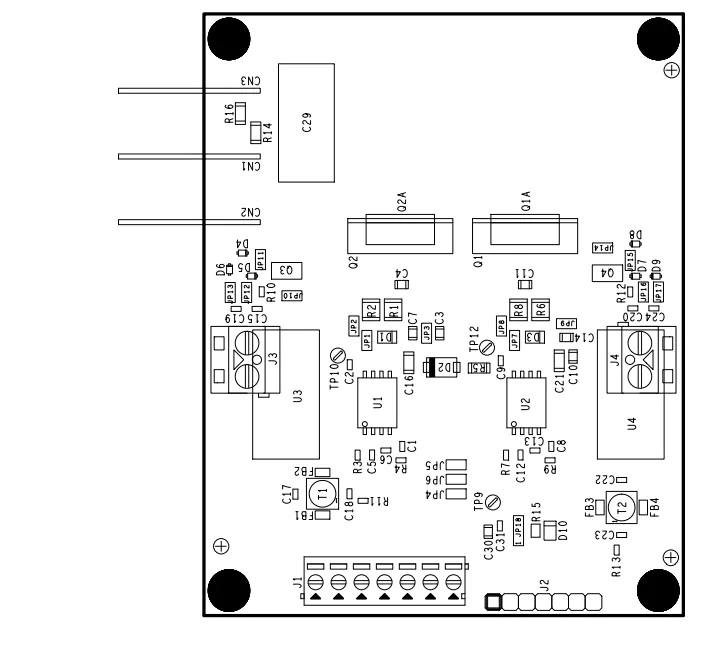

EVALSTGAP2SICSC演示板电路板布局结构
