意法半导体STEVAL-LLL009V1数控电源的介绍

意法半导体STMicroelectronics STEVAL-LLL009V1数控300W电源包括功率因数校正（PFC）和半桥LCC谐振转换器功率级。STM32F334R8微控制器实现DC-DC和输出同步整流数字控制，而PFC由L6562AT控制器以过渡模式驱动。为了确保最高效率，PFC和LCC半桥使用了MDmesh K5和MDmesh DK5功率MOSFET。

STripFET F7功率MOSFET用于降低次级侧同步整流阶段的传导损耗。初级和次级部分由一个基于VIPER267KDTR高压转换器的离线反激电路提供，用于超宽输入，可为控制板，栅极驱动器IC和信号调节电路提供稳定的电压。

STMicroelectronics STEVAL-LLL009V1数控300W电源可在宽输入电压和负载条件下提供高效率，接近统一的功率因数和低THD。

STEVAL-LLL009V1数控电源特征

基于过渡模式升压PFC，半桥LCC和同步整流（全桥）的系统架构

270V至480V交流输入电压范围

可以在恒定电流（CC）或恒定电压（CV）模式下配置输出：

最大300W O / P额定功率

48.5V±1％CV模式

从36V降到48V CC模式下的电压为6.25A±2.5％

峰值效率> 93.5％

负载>最大最大值的33％时功率因数> 0.9 输入电压范围的负载

总负载<25％时，THD <20％。输入电压范围的负载

CC模式配置中的调光控制：

0V至10V控制

1％解析度

模拟调光

慢启动

I / P和O / P欠压和过压保护，O / P开路/空载电路保护，O / P短路/过载电路保护

由STM32F334R8数字控制

符合RoHS

符合WEEE（2012/19 / UE RAEE II）

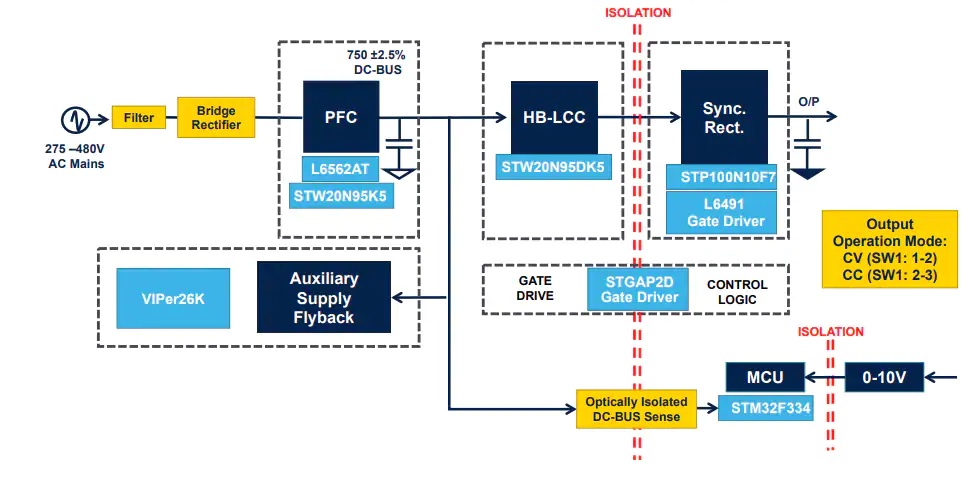

STEVAL-LLL009V1数控电源原理图
