达尔科技AL1783 LED驱动器的介绍

达尔科技Diodes Incorporated AL1783 LED驱动器是3通道线性驱动器，具有独立的PWM调光和每个通道的电流设置控制。该LED驱动器在6.5V至60V的宽输入电压范围内工作。

TSSOP-16EP封装中提供AL1783驱动器，以最大程度地减少PCB空间和外部组件数量。该LED驱动器适用于目标连接，商业，工业和RGB LED照明应用。

AL1783 LED驱动器特征

6.5V至60V宽输入电压范围

-40°C至105°C环境温度工作范围

LED电流公差为±4％@ 125mA

每个通道的PWM调光控制

LED电流可通过外部参考引脚针对每个通道进行调节

自动进入和退出待机电源模式

快速PWM调光能够消除电子闪烁

强大的保护功能：

欠压锁定（UVLO）

过压保护（OVP）

LED灯串断开/短路保护（LED短路/断开）

过热保护（OTP）：

热折

热关断

自动热回收

故障报告：

紫外线

一次性密码

LED开路和短路

完全无铅且完全符合RoHS

无卤无锑绿色装置

AL1783 LED驱动器应用领域

RGB照明

园艺照明

建筑照明

工业照明

商业照明，即天花板和面板灯

联网照明

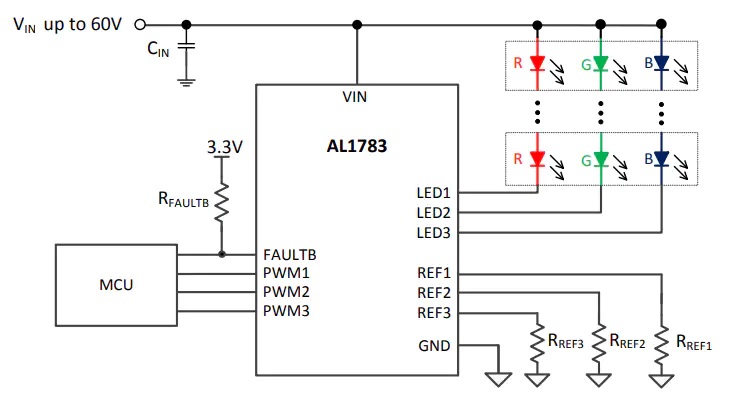

AL1783 LED驱动器应用电路图

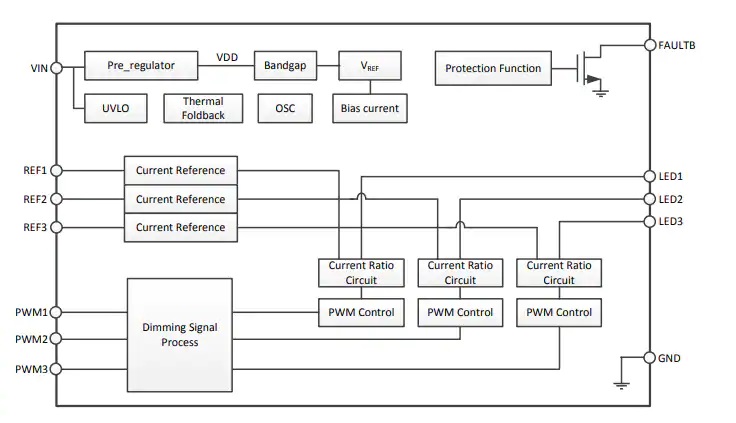

AL1783 LED驱动器功能原理图
