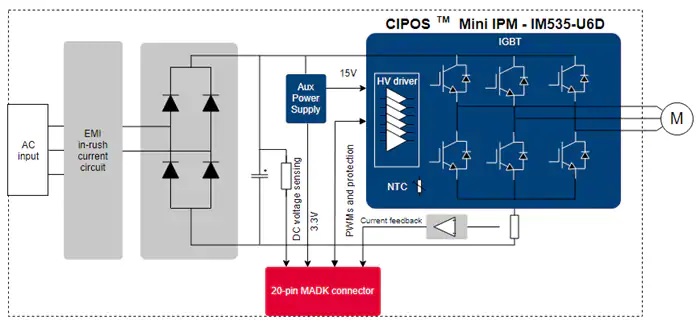

英飞凌科技EVAL-M1-IM535评估板的介绍、特性、应用及原理图

来源：HQBUY 发布时间：2020-12-17

摘要： 英飞凌科技Infineon Technologies的EVAL-M1-IM535评估板专为带有IM535-U6D智能电源模块（IPM）的应用而设计。该板可用于介绍和演示CIPOS Mini IPM技术和用于全速范围内永磁电动机驱动器的高级运动控制引擎（MCE 2.0）技术

英飞凌科技Infineon Technologies的EVAL-M1-IM535评估板专为带有IM535-U6D智能电源模块（IPM）的应用而设计。该板可用于介绍和演示CIPOS Mini IPM技术和用于全速范围内永磁电动机驱动器的高级运动控制引擎（MCE 2.0）技术。

英飞凌科技EVAL-M1-IM535评估板

英飞凌EVAL-M1-IM535评估板可在设计过程中使用，用于评估和测量特性以及数据手册规格的证明。

功率级驱动三相电动机

600V阻断电压IGBT

3KW输出功率

标准化的iMOTION?MADK M1平台界面

CIPOS迷你IPM（30A）

评估IM535-U6D

易于开始评估–缩短最终产品的生产周期

UL认证的封装和温度传感器

占用空间更小，可实现更小的PCB

高效节能

符合ROHS

暖气通风和空调（HVAC）

电机控制和驱动
