德州仪器TPS563202S 3A ECO模式同步降压转换器的介绍

德州仪器（TI）TPS563202S 3A ECO模式同步降压转换器经过优化，可在最少的外部组件下运行，并且还可实现低待机电流。该开关电源（SMPS）器件采用D-CAP2模式控制，可提供快速的瞬态响应。

它还支持低等效串联电阻（ESR）输出电容器（例如特种聚合物）和无外部补偿组件的超低ESR陶瓷电容器。德州仪器（TI）TPS563202S以ECO模式运行，该模式在轻负载操作期间保持高效率。

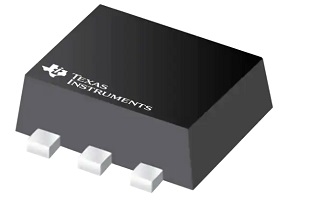

TPS563202S采用6引脚1.6mm x 1.6mm SOT563（DRL）封装，额定结温范围为–40°C至125°C。

TPS563202S同步降压转换器特征

具有集成的95mΩ和57mΩFET的3A转换器

具有快速瞬态响应的D-CAP2?模式控制

4.3V至17V输入电压范围

0.806V至7V输出电压范围

轻载时的ECO模式

580kHz开关频率

低停机电流，小于3μA

1.5％的反馈电压精度（25°C）

支持预偏置启动

逐周期过电流限制

打ic模式过流保护

非闩锁UVP和TSD保护

1.2ms固定软启动

TPS563202S同步降压转换器应用领域

电视用SMPS电源

智能音箱

有线网络

数字机顶盒（STB）

监视

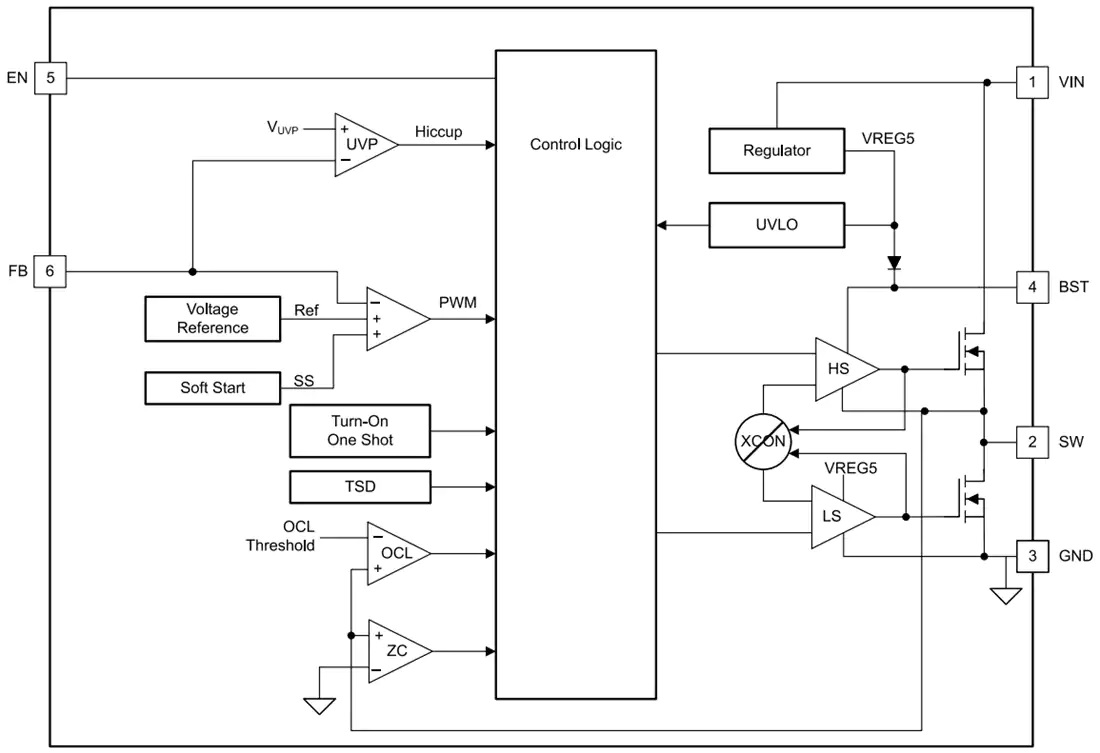

TPS563202S同步降压转换器功能原理图
