德州仪器（TI）DRV8932四路独立半桥驱动器的介绍

德州仪器（TI）DRV8932四路独立半桥驱动器为工业应用提供了四个半桥驱动器。该设备可用于驱动多达四个电磁负载，两个直流电机，一个步进电机或其他负载。每个通道的输出级由配置在半桥中的N通道功率MOSFET组成。简单的PWM接口可轻松与控制器接口。

德州仪器（TI）DRV8932使用单个电源供电，并支持4.5V至33V的宽输入电源范围。DRV8932每通道可提供高达1.5A峰值或1.05A RMS输出电流（取决于PCB设计）。

通过关闭许多内部电路，提供了一种低功耗睡眠模式，以实现低静态电流消耗。提供内部保护功能，用于欠压锁定，每个FET上的过电流保护，短路保护和过热。故障条件由nFAULT引脚指示。

DRV8932特征

四路半桥驱动器

最多可驱动四个电磁负载，两个直流电机，一个步进电机或其他负载

集成电流感测和调节

4.5V至33V工作电源电压范围

低RD S（ON）（在24V，25°C时为900mΩHS + LS）

在25V，24V时最大驱动电流为1.5A

引脚对引脚兼容

DRV8955（48V，330mΩHS + LS）

DRV8935（33V，330mΩHS + LS）

可配置的关断时间PWM斩波

7、16、24或32μs

支持1.8V，3.3V，5.0V逻辑输入

低电流睡眠模式（2μA）

扩频时钟可降低电磁干扰（EMI）

小包装和占地面积

保护功能

VM欠压锁定（UVLO）

电荷泵欠压（CPUV）

过电流保护（OCP）

热关断（OTSD）

故障状态输出（nFAULT）

DRV8932应用领域

冰箱风门和制冰机

纺织机

办公室和家庭自动化

工厂自动化和机器人技术

游戏机

洗衣机，干衣机和洗碗机

通用螺线管负载

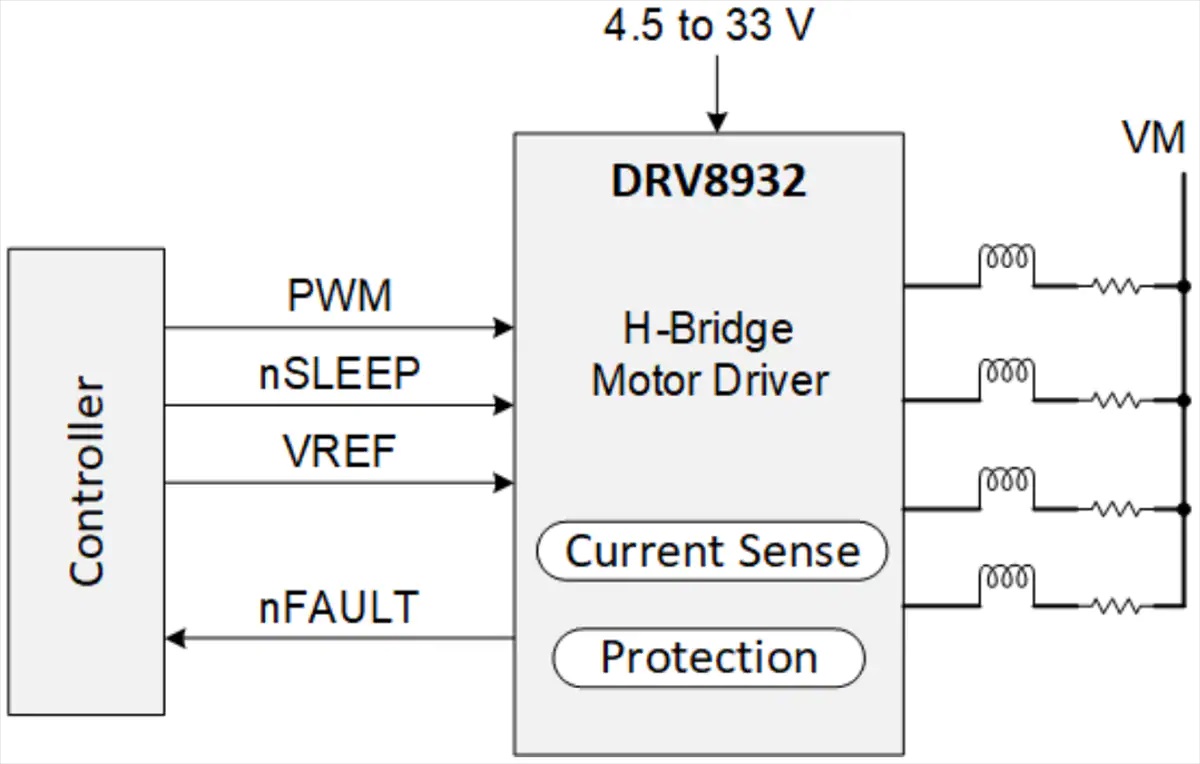

DRV8932原理图
