德州仪器INA280高精度电流检测放大器的介绍

德州仪器（TI）INA280高精度电流检测放大器是一款电流检测放大器，可在2.7V至120V的宽共模范围内测量分流电阻上的压降。它采用节省空间的SC-70封装，PCB尺寸仅为2.0mm×2.1mm。结合±150μV（最大）的超低失调电压，±0.5％（最大）的小增益误差和140 dB（典型值）的高DC CMRR，可以实现电流测量精度。

INA280不仅用于直流电流测量，还用于高速应用（例如，快速过流保护），具有1.1MHz的高带宽（增益为20V / V）和85dB的AC CMRR（在50kHz时）。

德州仪器（TI）INA280使用2.7V至20V的单电源供电，消耗370μA的电源电流（典型值）。INA280具有五个增益选项：20V / V，50V / V，100V / V，200V / V和500V / V。INA280的低失调和漂移特性可在?40°C至+ 125°C的扩展工作温度范围内实现精确的电流检测。

INA280电流检测放大器特征

宽共模电压

2.7V至120V工作电压

-20V至+ 122V生存电压

出色的CMRR

直流120dB（最低）

50kHz时为85dB AC

准确性

获得

±0.5％（最大）增益误差

±20ppm /°C（最大）增益漂移

抵消

±150μV（最大）失调电压

±1μV /°C（最大）失调漂移

可用收益

INA280A1-20V /伏

INA280A2-50V /伏

INA280A3-100V /伏

INA280A4-200V /伏

INA280A5-500V / V

1.1MHz高带宽

2V / μs压摆率

静态电流为370μA

INA280电流检测放大器应用领域

有源天线系统mMIMO（AAS）

宏远程无线电单元（RRU）

48V机架服务器

48V商户网络和服务器电源

测试与测量

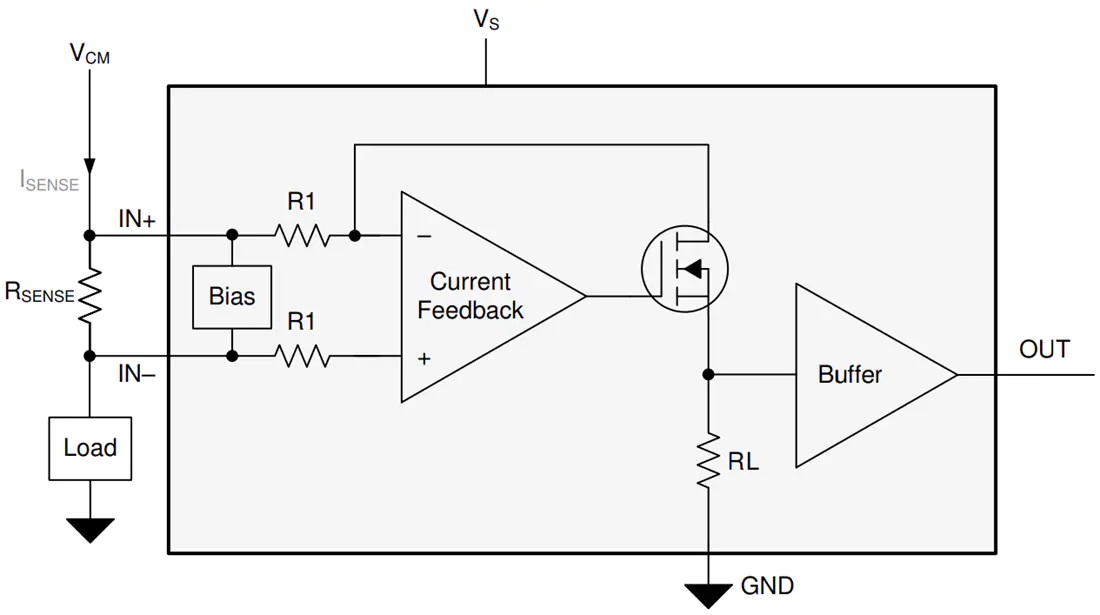

INA280电流检测放大器简化原理图
