德州仪器TPS54J061 6A同步降压转换器的介绍

德州仪器（TI）TPS54J061 6A同步降压转换器是一款具有自适应导通时间D-CAP3控制模式的高效，小型，同步降压转换器。该器件为注重空间的电源系统提供了易用性和较少的外部组件数量。

该器件具有高性能的集成MOSFET，其结温范围在–40°C至+ 125°C之间，具有精确的±1％600mV基准。竞争特性包括极低的外部组件数量，快速的负载瞬态响应，准确的负载调节和线路调节以及自动跳过或FCCM模式操作。

它还包括可调软启动控制，并且不需要外部补偿即可支持全陶瓷电容器设计。德州仪器（TI）TPS54J061采用14引脚QFN封装。

TPS54J061同步降压转换器特征

2.7V至16V输入范围，外部偏置范围为3.3V至3.6V

4V至16V输入范围，无需外部偏置

集成MOSFET支持6A连续输出电流

具有快速负载阶跃响应的D-CAP3?控制模式

支持全陶瓷输出电容器

基准电压在–40°C至+ 125°C的结温范围内为600mV±1％的容差

0.6V至5.5V输出电压范围

自动跳过Eco-mode?以实现高轻载效率

通过外部电阻的可编程电流限制

可选频率设置（600kHz，1100kHz，2200kHz）

内部固定，外部可调软启动

安全的预偏置启动功能

内置电路允许缓慢的输出放电

开漏电源正常输出

自启动打cup模式，用于OC，UV故障

完全符合RoHS

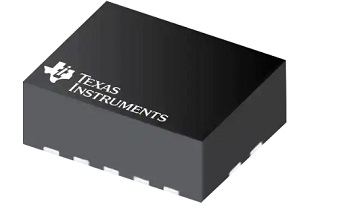

2mm×3mm，14引脚Hotrod?封装，间距为0.5mm

TPS54J061同步降压转换器应用领域

服务器和云计算POL

宽带，网络和光纤

无线基础设施

工业电脑

IP网络摄像机

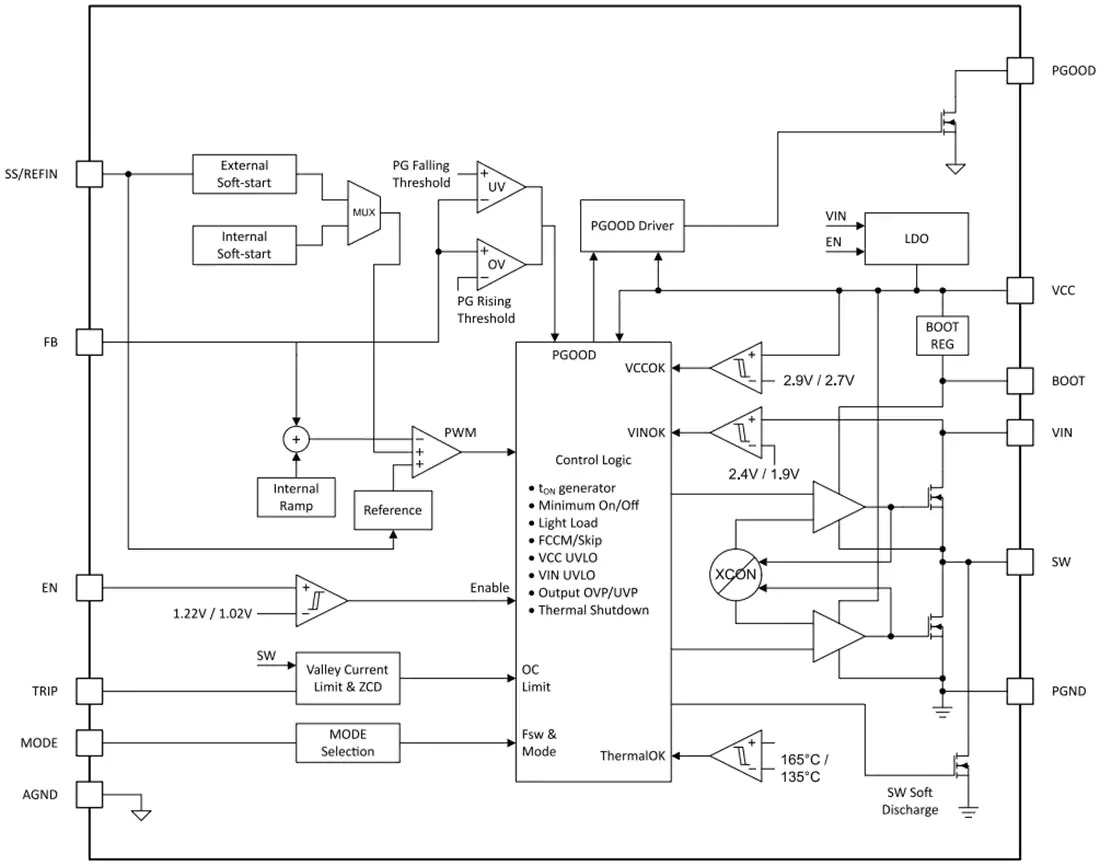

TPS54J061同步降压转换器功能原理图
