安森美半导体NCID9401和NCID9411四通道数字隔离器的介绍

安森美半导体NCID9401和NCID9411高速四通道数字隔离器支持隔离通信，并允许数字信号在系统之间进行通信，而无需传导接地回路或危险电压。

NCID9401和NCID9411高速四通道数字隔离器利用ON Semi的专利流电片外电容器隔离技术和优化的IC设计来实现高绝缘性和高抗扰性。它们具有高共模抑制和电源抑制规格。

NCID9401和NCID9411具有较厚的陶瓷基板，可生产的电容器的厚度约为薄膜片上电容器和无芯变压器厚度的25倍。结果是数字隔离器提供的电气性能优势与大于0.5mm的绝缘体屏障的安全可靠性相结合，类似于光耦合器历来所提供的。

NCID9401和NCID9411高速四通道数字隔离器采用16引脚宽体小型封装。

NCID9401和NCID9411数字隔离器特征

片外电容隔离，实现可靠的高压绝缘

≥0.5mmDTI（通过绝缘的距离）

2000Vpeak最大工作绝缘电压

双向通讯

100kV / s最小共模抑制

8mm的爬电距离和电气间隙，实现可靠的高压绝缘

规格保证在2.5V至5.5V的电源电压以及-40°C至+ 125°C的扩展温度范围内

过热检测

输出使能功能（初级和次级）

适用于汽车和其他需要独特站点和控制更改要求的应用的NCIV前缀；符合AEC-Q100和PPAP标准（待定）

安全和法规批准

UL1577，5000V RMS 1分钟

DIN VDE V 0884-11（待定）

NCID9401和NCID9411数字隔离器应用领域

隔离式PWM控制

工业现场总线通讯

微处理器系统接口（SPI，I 2 C等）

可编程逻辑控制

隔离数据采集系统

电压电平转换器

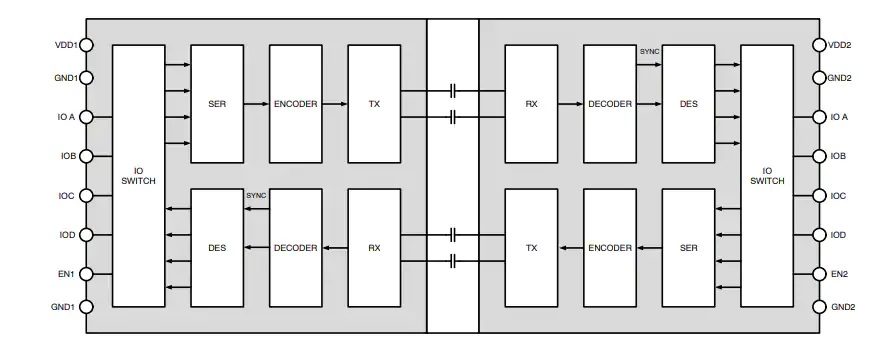

NCID9401和NCID9411数字隔离器原理图
