美信半导体MAX49921评估板（MAX49921EVKIT）的介绍

美信半导体Maxim Integrated MAX49921评估板（MAX49921EVKIT）提供基于MAX49921电流检测放大器（CSA）的参考设计。MAX49921是一款符合AEC-Q100标准的单向电流检测放大器，针对电感负载（例如，直流电动机和螺线管）的电流监控进行了优化，在这些负载中，由于电感反冲，电池反接或瞬态事件，共模电压可能变为负值。

MAX49921EVKIT具有2mm x 3mm，可侧面润湿的TDFN8封装的预装MAX49921，增益为50V / V。多个测试点可轻松访问所有关键引脚信号。

MAX49921EVKIT特征

TDFN8封装的MAX49921

完整的示例应用电路

方便的测试点

精确的实时电流监控

0V至+ 70V输入共模范围

经过验证的PCB布局

完全组装并经过测试

MAX49921EVKIT所需设备

DC PS1（IC的电源1，2.7V至5V，100mA）

DC PS2（共模输入的电源2，最高70V，3A）

电子负载（能够吸收高达3A和高达70V的电压）

两个数字万用表（DMM）

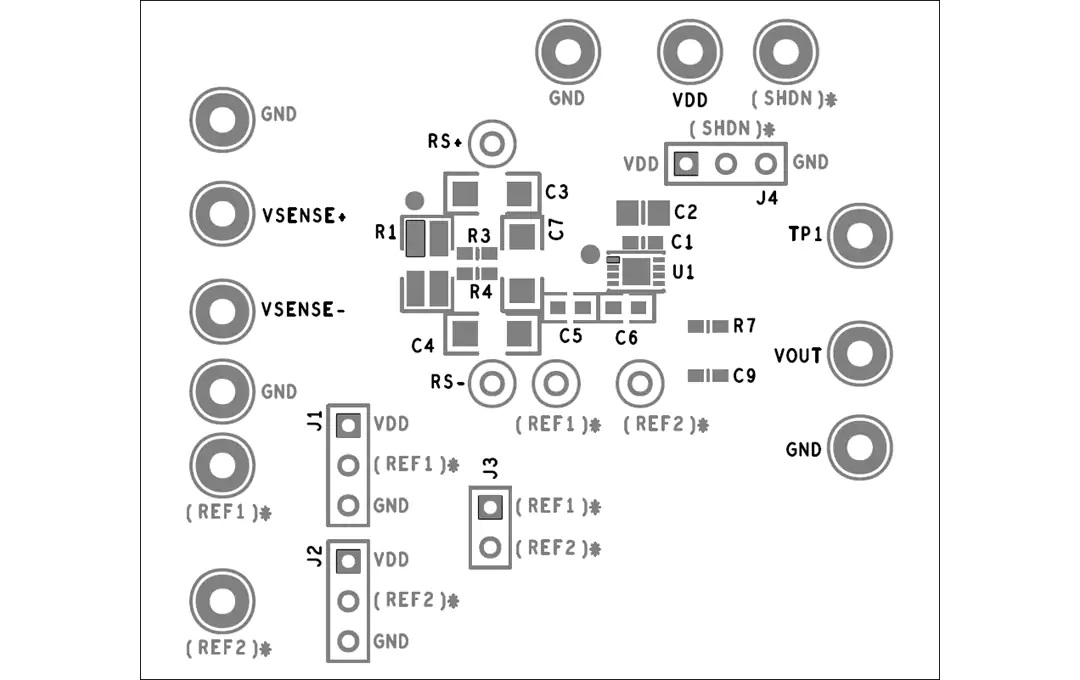

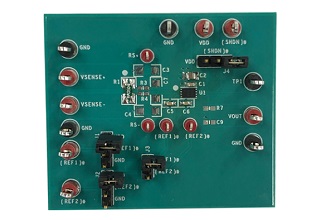

MAX49921EVKIT电路板布局结构
