美信半导体MAX49921电流检测放大器（CSA）的介绍

美信半导体Maxim Integrated MAX49921电流检测放大器（CSA）经过优化，可用于电感性负载的电流监控，例如DC电动机和螺线管，由于电感性反冲，电池反接或瞬态事件，共模电压会变为负值。

MAX49921具有0V至+ 70V的工作输入共模电压范围，器件具有低至-42V和高至+ 80V的输入共模电压保护。这种设计可防止电池反向充电和高压尖峰。

低输入失调电压（典型值）为±0.5μV，低增益误差为典型值（±0.05％），因此MAX49921 CSA单向放大器非常适合高精度电流测量。

Maxim Integrated MAX49921的电源电压范围为+ 2.7V至+ 5.5V，典型静态电源为0.7mA。该器件的额定温度范围为整个-40°C至+ 125°C汽车温度范围，并且符合AEC-Q100要求。

MAX49921采用2mm x 3mm，可侧面润湿的TDFN8封装，增益选项为20V / V和50V / V。

MAX49921电流检测放大器特征

符合AEC-Q100的汽车应用要求

7V至5.5V电源电压

7mA（典型值）电源电流

±0.5μV（典型值）输入失调电压

±0.05％（典型值）增益误差

0至+ 70V输入电压范围

-42V至+ 80V保护性免疫

65kHz，-3dB带宽

140dB直流CMRR

20V / V和50V / V增益选项

轨到轨输出

-40°C至+ 125°C汽车温度范围

2mm x 3mm TDFN8封装

符合RoHS

MAX49921电流检测放大器应用领域

电磁电流感应

电池电流监控

电感负载的电流监控

高侧和低侧精密电流检测

超级电容器充放电监控

精密高压电流监控

汽车电流感应

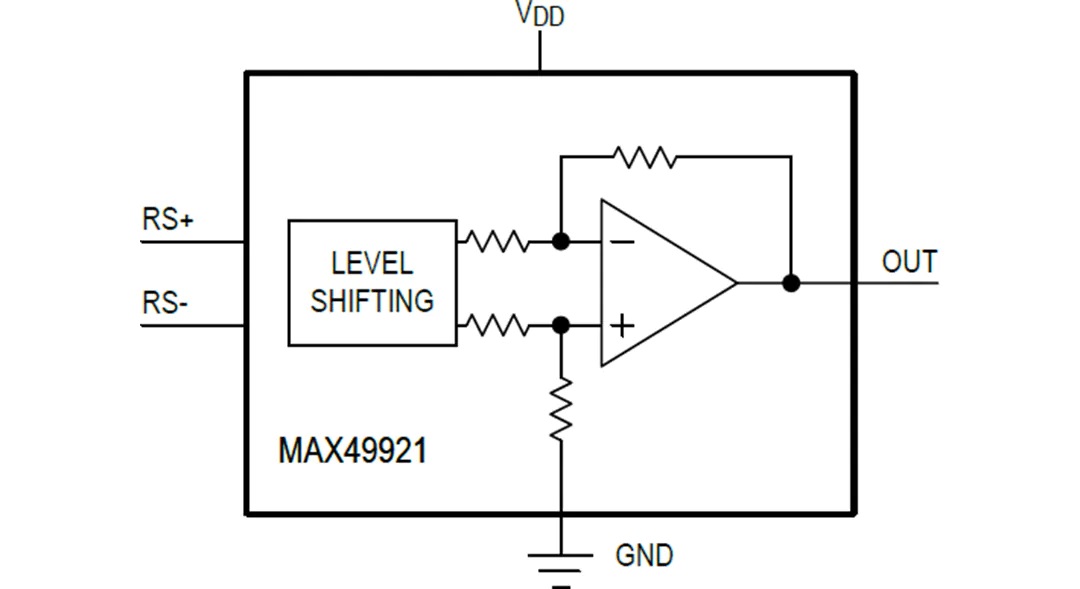

MAX49921电流检测放大器原理图
