德州仪器TPS650330Q1EVM PMIC评估模块的介绍、特性、套件内容及测试点位

来源：HQBUY 发布时间：2020-12-30

摘要： 德州仪器（TI）TPS650330Q1EVM PMIC评估模块（EVM）设计用于评估TPS65033x-Q1。TPS65033x-Q1是三个降压转换器，具有一个高PSRR LDO集成电源管理IC（PMIC）。

德州仪器（TI）TPS650330Q1EVM PMIC评估模块（EVM）设计用于评估TPS65033x-Q1。TPS65033x-Q1是三个降压转换器，具有一个高PSRR LDO集成电源管理IC（PMIC）。

德州仪器（TI）TPS650330Q1EVM PMIC评估模块（EVM）

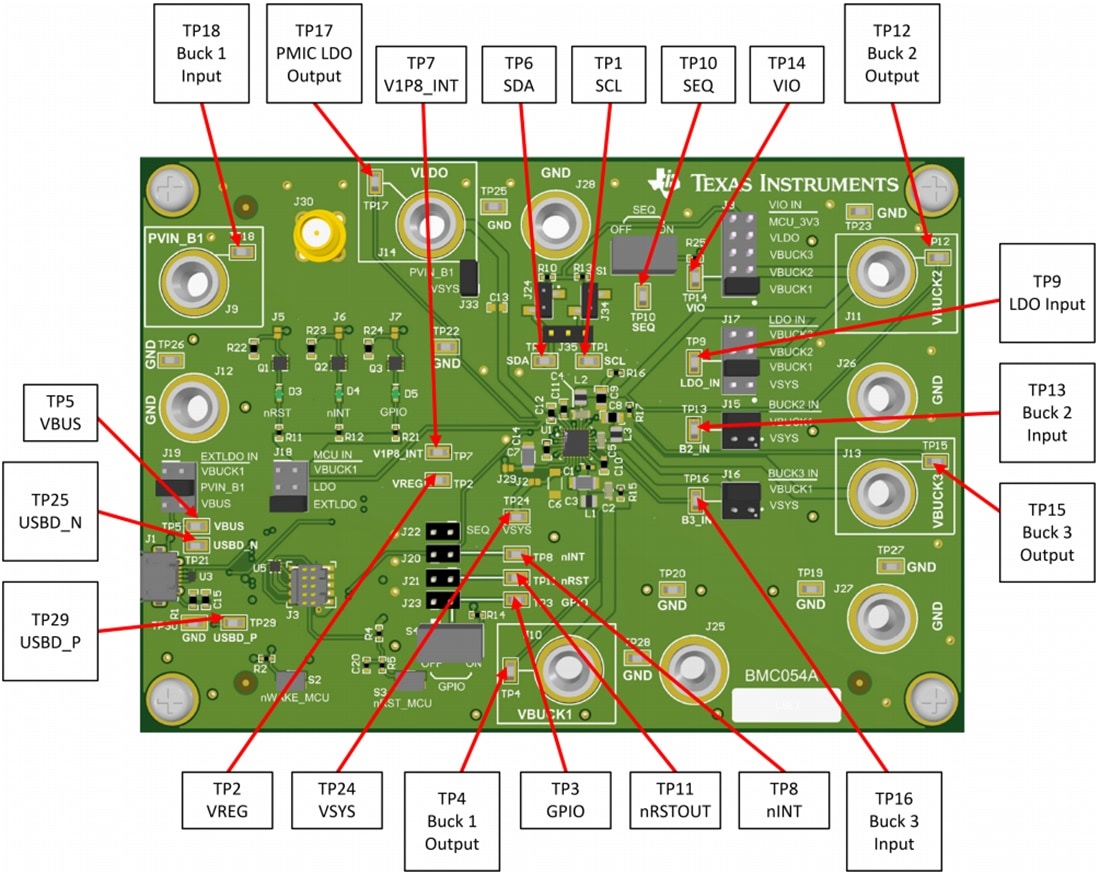

评估模块包括一个板载USB至I 2 C适配器，用于调节器输入和输出的电源端子和跳线，以及用于常见测量的测试点。

德州仪器（TI）TPS65033x-Q1是用于汽车摄像头模块的高度集成的PMIC。该器件结合了三个降压转换器和一个低压降（LDO）调节器。BUCK1降压转换器的输入电压范围高达18.3V，用于连接同轴电源。所有转换器均以强制固定频率PWM模式工作。

LDO可以提供300mA的电流，并使用2.2V至5.5V的输入电压范围。降压转换器和LDO具有独立的电压输入，可实现最大的设计和排序灵活性。

可编程输出电压

可编程上电和断电排序

可编程扩频开或关

TPS650330Q1EVM评估模块

微型USB电缆

装有Windows，MacOS或Linux操作系统的计算机

相机PMIC GUI

微型USB电缆

TPS650330Q1EVM评估模块

直流电源（4.5V至19V）

用于电源和GND的香蕉电缆
