德州仪器DLP5531-Q1DLP汽车DMD的介绍

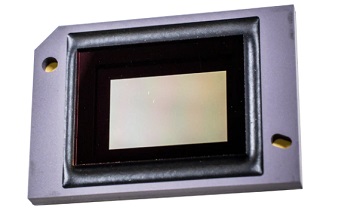

德州仪器DLP5531-Q1 DLP汽车0.55in数字微镜器件（DMD）与DLPC230-Q1 DMD控制器和TPS99000-Q1系统管理和照明控制器相结合，提供了实现高性能，高清晰度头灯系统的能力。2：1的宽高比可提供非常宽的宽高比设计，而1.3MP分辨率可实现高分辨率符号投影和自适应驱动光束应用。

TI DLP5531-Q1 DLP汽车DMD的光通量是先前DLP3030-Q1汽车DMD的三倍以上，从而实现了更大的视野和更高的流明输出。DLP5531-Q1 DMD微镜阵列配置用于底部照明，支持高效且紧凑的光学引擎设计。S450封装对DMD阵列的热阻低，从而可以提供更有效的热解决方案。

DLP5531-Q1DLP特征

符合汽车应用要求

-40°C至105°C的DMD阵列工作温度范围

DLP5531-Q1汽车芯片组包括：

DLP5531-Q1 DMD

DLPC230-Q1 DMD控制器

TPS99000-Q1系统管理和照明控制器

0.55英寸对角微镜阵列

7.6μm微镜间距

±12°微镜倾斜角（相对于平坦状态）

底部照明可实现最佳效率和光学引擎尺寸

1.3：2：1的高像素阵列，可实现高分辨率和宽高比的汽车应用

与LED或激光照明兼容

600MHz sub-LVDS DMD接口可实现低功耗和低发射

在极端温度下的10kHz DMD刷新率

内置DMD存储单元自检

DLP5531-Q1DLP应用领域

高分辨率大灯

LIDAR光学滤镜

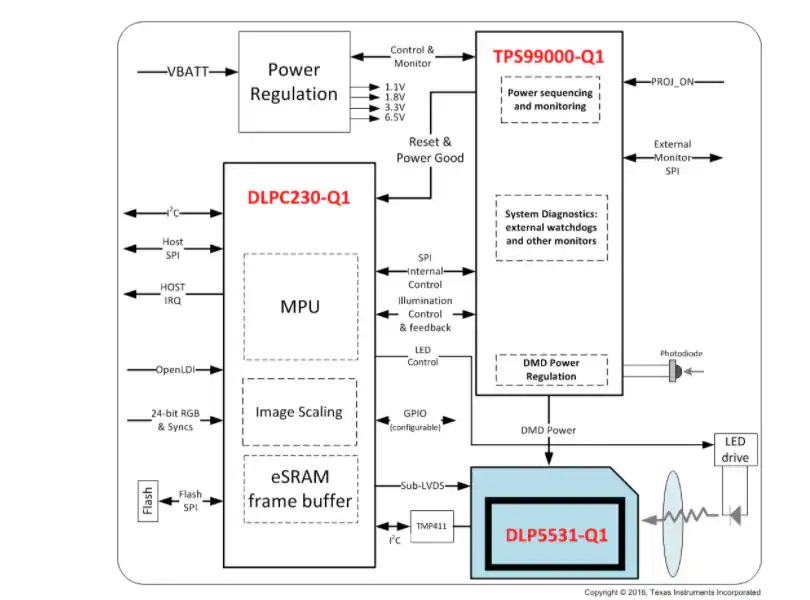

DLP5531-Q1DLP原理图
