德州仪器TPS51397A 10A同步降压转换器的介绍

德州仪器（TI）TPS51397A 10A同步降压转换器带有集成MOSFET，可实现高效率并易于使用，并且对空间有限的电源系统的外部组件数量最少。TPS51397A采用D-CAP3控制，可提供快速的瞬态响应以及具有内部补偿的出色的线路和负载调节。ULQ（超低静态）功能有利于在低功率操作中延长电池寿命。当输入电压较低时，大负载操作可改善负载瞬态性能。

MODE引脚可用于为轻负载操作和500kHz或800kHz开关频率设置Eco-mode或Out-of-Audio（OOA）模式。轻载运行期间，Eco-mode?可保持高效率。OOA模式将开关频率保持在可听频率之上，而效率降低最小。该设备支持内部和外部软启动选项。内部固定的软启动时间为1.2ms。如果应用需要更长的软启动时间，则可以将外部SS引脚连接到外部电容器。

德州仪器（TI）TPS51397A集成了电源正常指示器，并提供输出放电功能。它提供了OVP，UVP，OCP，OTP和UVLO的全面保护。该器件采用20引脚3.0mm x 3.0mm HotRod?封装，结温范围为–40°C至125°C。

TPS51397A 特征

4.5V至24V输入电压范围

0.6V至5.5V输出电压范围

支持10A连续输出电流

D-CAP3架构控制可实现快速瞬态响应

0.6V±1％的反馈电压精度（25°C）

集成17mΩ和5.9mΩFET

ULQ操作（110μA）可在系统待机期间延长电池寿命

可以通过MODE引脚选择省电模式和音频消失

500kHz和800kHz可选开关频率

可调软启动时间，默认内部1.2ms

大占空比运行

集成电源良好指示器

内置输出放电功能

逐周期过流保护

锁存输出OV和UV保护

非锁定UVLO和OT保护

-40°C至125°C的工作结温

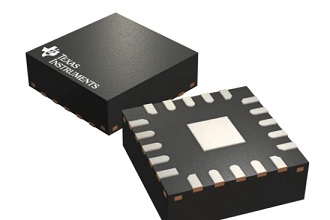

20引脚3.0mm×3.0mm HotRod VQFN封装

与12A TPS56C230引脚对引脚兼容

TPS51397A 应用领域

笔记本电脑

超极本，手持平板电脑

工业PC，单板计算机

非军事无人机

分布式电源系统

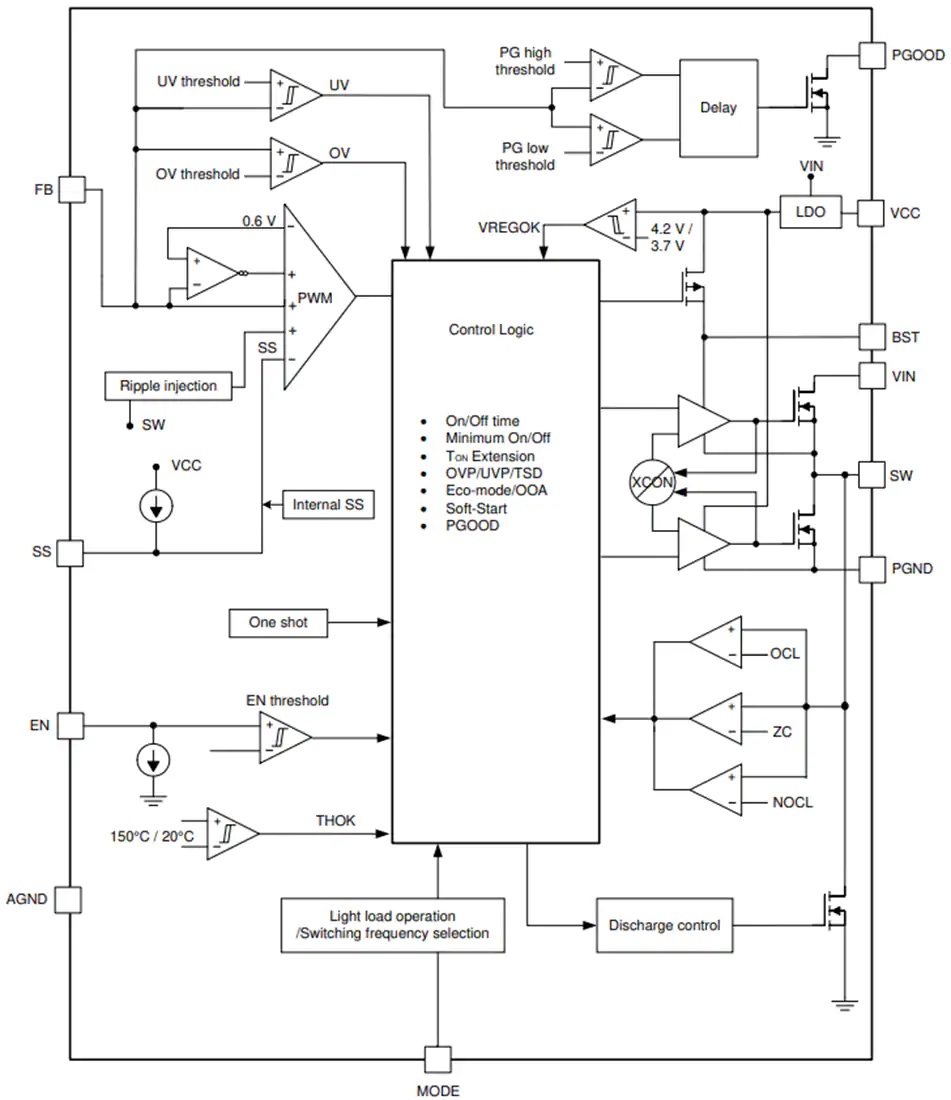

TPS51397A 功能原理图
