德州仪器LM74800EVM-CD评估模块（EVM）的介绍

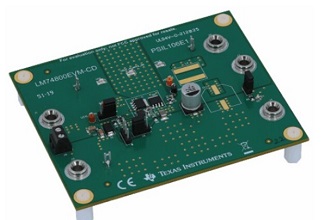

德州仪器（TI）LM74800EVM-CD评估模块（EVM）可帮助设计人员评估反向电池保护应用中LM7480-Q1理想二极管控制器（LM74800QDRR和LM74801QDRR）的运行和性能。

德州仪器（TI）LM74800EVM-CD演示了LM7480-Q1如何控制两个背靠背N沟道功率MOSFET，首先连接理想二极管MOSFET，然后再连接第二个MOSFET，以实现开关输出和功率路径截止。

LM74800EVM-CD评估模块特征

电池反接保护

开关输出和电源路径截止

过电压保护

符合汽车瞬态抗扰度测试要求

两个外部N沟道MOSFET以公共漏极配置背靠背连接

LM74800EVM-CD评估模块所需设备

电源

一个可调电源

0V至40V输出

0A至10A输出电流限制

仪表

最少需要一个数字万用表

负荷

一个电阻负载或等效负载，在12V时可承受高达10A的直流负载

示波器

DPO2024或同等产品

三个10x电压探头

能够测量10A的直流电流探头

LM74800EVM-CD评估模块应用领域

汽车反向电池保护

ADAS域控制器

相机ECU

主机

USB集线器

电源路径保护，电源多路复用器和或

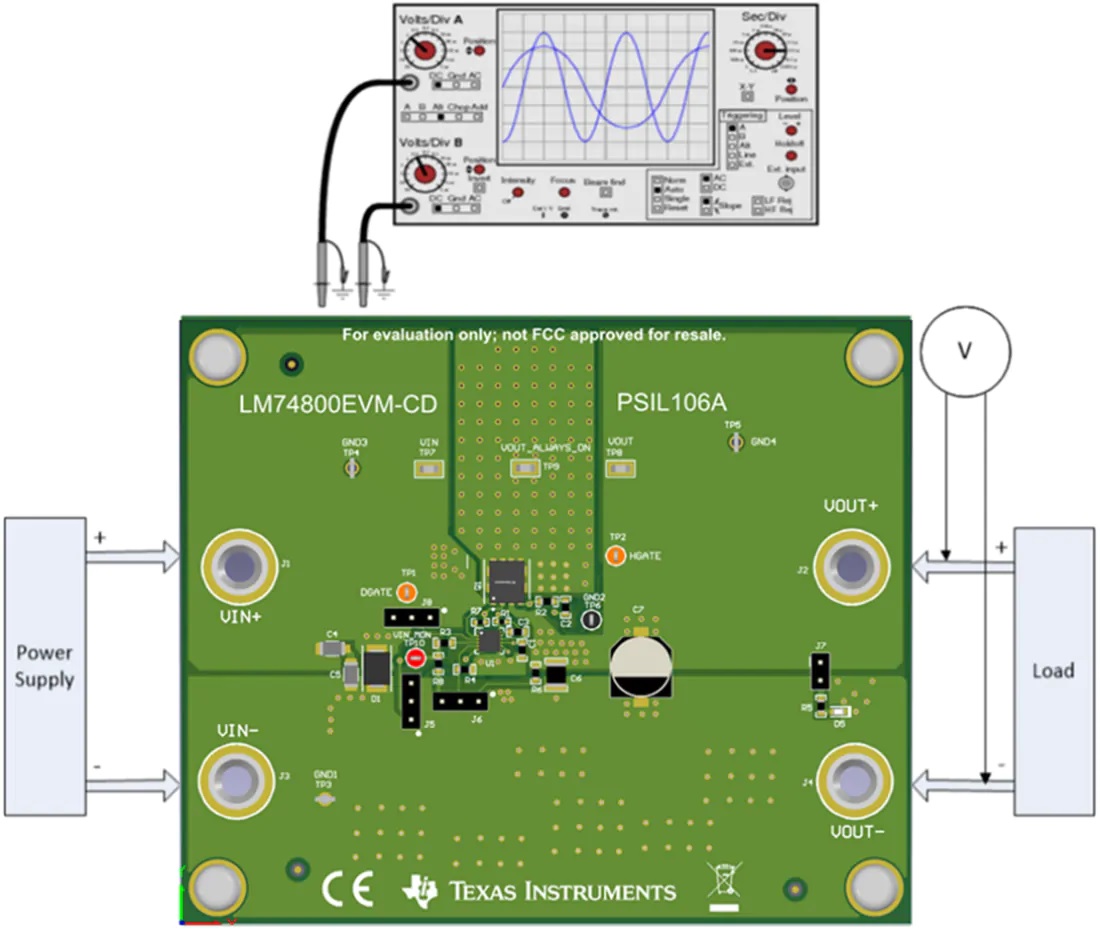

LM74800EVM-CD评估模块测试设置
