德州仪器（TI）ADC364xEVM ADC评估模块（EVM）的介绍

德州仪器（TI）ADC364xEVM ADC评估模块（EVM）演示了ADC364x的性能，该模块是一款超低功耗，高线性度的模数转换器（ADC）。板载电压调节和灵活的模拟输入选项可轻松评估许多不同的应用。要获得完整的评估系统，请使用TSW100EVM数据采集卡（另售）和高速数据转换专业软件（DATACONVERTERPRO-SW）。

通过FPGA夹层卡（FMC）连接器与Texas Instruments TSW1400EVM连接时，可以评估串行CMOS接口的数据捕获（最大512 MB），包括实际和复杂的抽取模式。

ADC364xEVM 特征

并行/串行CMOS接口

USB供电，带有板载功率调节

与ADC364x产品引脚兼容

THS4541 FDA和Balun耦合输入可进行灵活的评估

TSW1400EVM和DATACONVERTERPRO-SW允许轻松捕获数据

FMC连接器可轻松与FPGA开发平台集成

ADC364xEVM 套件内容

ADC3643评估模块

迷你USB电缆

FPGA插入器卡

电力电缆

软件

高速数据转换器Pro软件

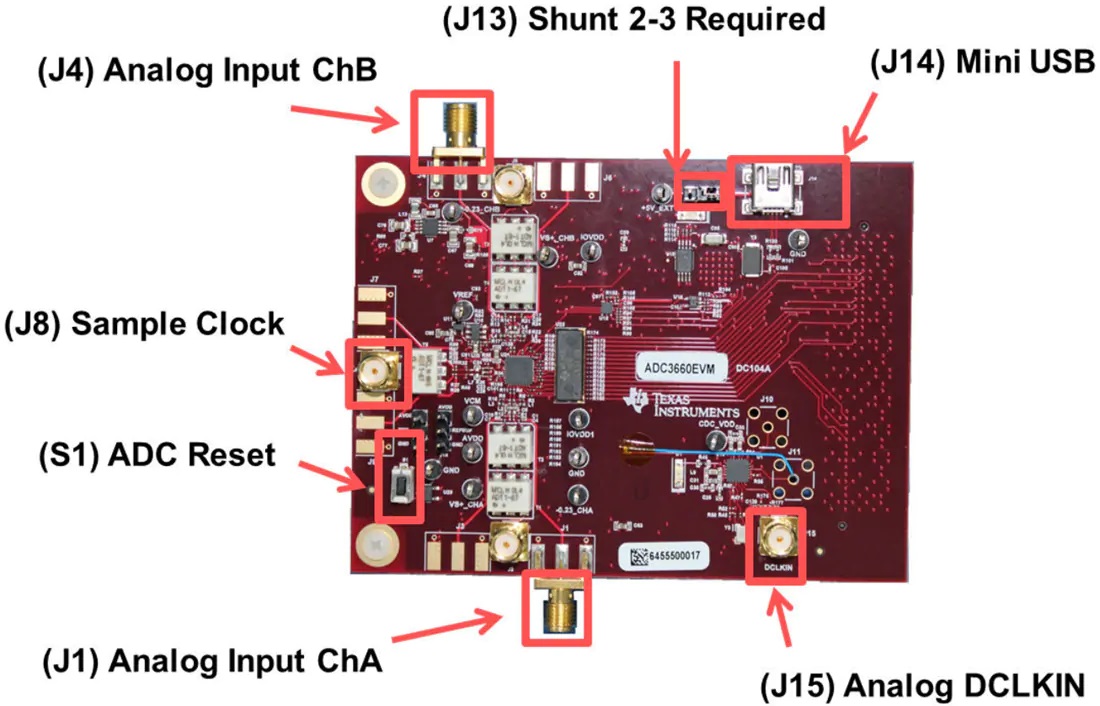

ADC364xEVM 功能结构
