详解贴片fr107快速恢复整流二极管的参数、特征、代换型号、正负极及好坏识别

出处 :华强商城 发布时间 : 2021-04-01 关键词: 整流二极管 阅读 :

摘要:​相信大家对二极管并不陌生,多少都会了解一些其在电路中的主要的作用及功能,小编在下文将为大家详细介绍众多二极管中的一种快速恢复整流二极管,那就是fr107贴片二极管,包括介绍规格参数、特征、代换型号、正负极识别及好坏识别等等。

相信大家对二极管并不陌生,多少都会了解一些其在电路中的主要的作用及功能,小编在下文将为大家详细介绍众多二极管中的一种快速恢复整流二极管,那就是fr107贴片二极管,包括介绍规格参数、特征、代换型号、正负极识别及好坏识别等等。


贴片fr107快速恢复整流二极管


贴片fr107是什么二极管?


贴片fr107是快速恢复整流二级管,反向恢复时间250ns,最大正向电流1A,反向耐压1000V。通常用在小功率开关电源中。


整流二极管可用半导体锗或硅等材料制造。硅整流二极管的击穿电压高,反向漏电流小,高温性能良好。通常高压大功率整流二极管都用高纯单晶硅制造。这种器件的结面积较大,能通过较大电流(可达上千安),但工作频率不高,一般在几十千赫以下。整流二极管主要用于各种低频整流电路。



FR107快速恢复整流二级管的规格参数


制造商:台积电

产品分类:整流器

安装方式:通孔

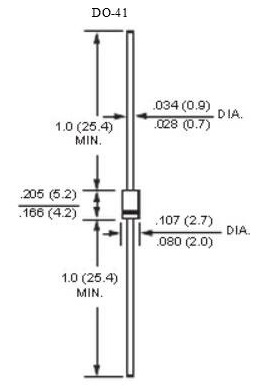

包装/箱:DO-41-2

Vr-反向电压:1000伏

如果-正向电流:1个

类型:快速恢复整流器

配置:单身的

Vf-正向电压:1.2伏

最大浪涌电流:30安

Ir-反向电流:5微安

恢复时间:500纳秒

最低工作温度:-65摄氏度

最高工作温度:+ 150摄氏度

包装:卷轴

高度:2.7毫米

长度:5.2毫米

产品:整流器

宽度:2.7毫米

牌:台积电

产品类别:整流器

工厂包装数量:5000

子类别:二极管与整流器



贴片二极管fr107的特征介绍


fr107二极管的特征


 低的反向漏电流;

 较强的正向浪涌承受能力;

 高温焊接保证,250℃/10 秒, 0.375" (9.5mm)引线长度。

 引线可承受5 磅(2.3kg) 拉力。



FR107二极管代换型号有哪些?


一般情况下FR207、RU4A以及彩电电源变压器次级整流二极管均可代换FR107。




如何使用万用表来检测二极管FR107的正负极与好坏?


检测原理说明:

根据二极管的单向导电性这一特点性能良好的二极管,其正向电阻小,反向电阻大;这两个数值相差越大越好。若相差不多说明二极管的性能不好或已经损坏。


在测量时,选用万用表的“欧姆”挡。一般用R x100或R xlk挡,而不用Rx1或R x10k挡。因为Rxl挡的电流太大,容易烧坏二极管,R xlok挡的内电源电压太大,易击穿二极管。测量方法:将两表棒分别接在二极管的两个电极上,读出测量的阻值;然后将表棒对换再测量一次,记下第二次阻值。若两次阻值相差很大,说明该二极管性能良好;并根据测量电阻小的那次的表棒接法(称之为正向连接),判断出与黑表棒连接的是二极管的正极,与红表棒连接的是二极管的负极。




二极管fr107与rs1m的比较,他们间有什么关系吗?


FR107最大重复峰值反向电压为1000V

RS1M的最大重复峰值反向电压也为1000V


FR107最大平均正向整流电流为1A

RS1M最大平均正向整流电流也为1A


FR107最大正向浪涌电流为30A

RS1M最大非重复性正向电流为25A


FR107最大均方根电压700V

RS1M最大均方根电压也为700V


fr107与rs1m二者正向通1A的电流 管压降都为1.3V总的来说 二者很多参数都比较一致 我感觉主要区别是前者是快恢复整流管 ,形状跟普通的二极管相似(两个直管脚的)方便使用 后者是快“软”恢复整流管 形状跟普通的二极管不同 从俯瞰图看去 呈矩形状 它有两个弯曲的J形管脚 整体形状怪异的很
