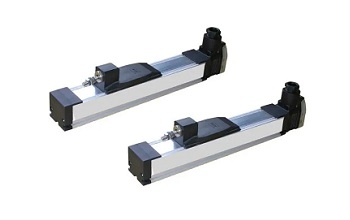

线性位移传感器的工作原理

线性位移传感器是基于电感线圈的工作原理。线性位移传感器的功能是将线性机械位移转换为电信号。为了达到这种效果，可变电阻滑轨通常固定在传感器的固定部分，通过滑轨上滑块的位移测量不同的电阻值。线性位移传感器的滑轨与稳态直流电压相连，允许小电流通过微安。滑块和起点之间的电压与滑块的移动长度成正比。使用线性位移传感器作为分压器可以大限度地降低对滑轨总电阻精度的要求，因为温度变化引起的电阻变化不会影响测量结果。

新型线位移传感器的测量原理是基于RLC耦合电路，这是电感原理的创新技术。与电位计或磁致伸缩传感器的检测原理不同，这种测量方法具有相当大的优势。线性位移传感器集成了信号发射器和接收器线圈系统，以印刷线圈的形式精确地印刷在电路板上。发射信号线圈由高频交流磁场激活，并与位置块（谐振器）感应以产生RLC感应电路。因此，谐振器与接收线圈形成电感耦合。在设置接收信号线圈的位置，电压变化是由谐振器和线圈之间的感应引起的。这些电压是传感器的测量信号。

为了使测量更加灵活和快速，位移传感器包括一个粗略和精确的测量线圈系统。前者负责大致定位谐振器的位置，而后者负责精确定位。双管齐下的方法确保其精确测量。新的检测原理不仅保证了传感器的精度，而且使传感器能够以非接触方式工作。在允许范围内，即使位置块偏移或抖动，也不会对传感器输出产生任何偏差。
