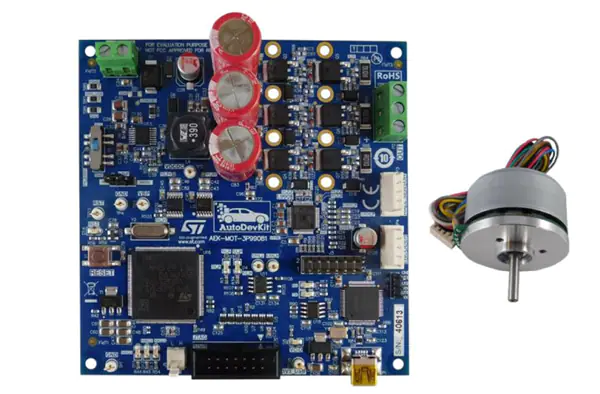

意法半导体AEK-MOT-3P9908M评估板基于SPC560P Pictus 32位MCU和L9908门驱动器，可实现对6个n通道fet的控制，用于汽车应用中的无刷电机。AEK-MOT-3P9908M评估板便于独立的编码器输入和霍尔传感器检测和控制电机速度。

STM AEK-MOT-3P9908M采用L9908三相电机栅门驱动单元，通过专用的PWM输入引脚独立控制每个n通道场效应晶体管。L9908的配置、保护和诊断功能由SPC560P单片机通过SPI控制。固件是预加载的，可以通过can总线外部驱动。

特性

• 搭载汽车级L9908门驱动程序，控制6个n通道fet和SPC560P Pictus 32位汽车微控制器

• 可与12V、24V、48V电池母线配合工作

• 独立的编码器输入和霍尔传感器

• 门驱动程序可配置通过专用SPI总线

• 远程控制的CAN总线接口

• BLCD电机包括在包装


• 65 w额定功率

• 13不合格品额定转矩

• 额定电流3.26

• 24 v额定电压

• 4840 rpm额定速度

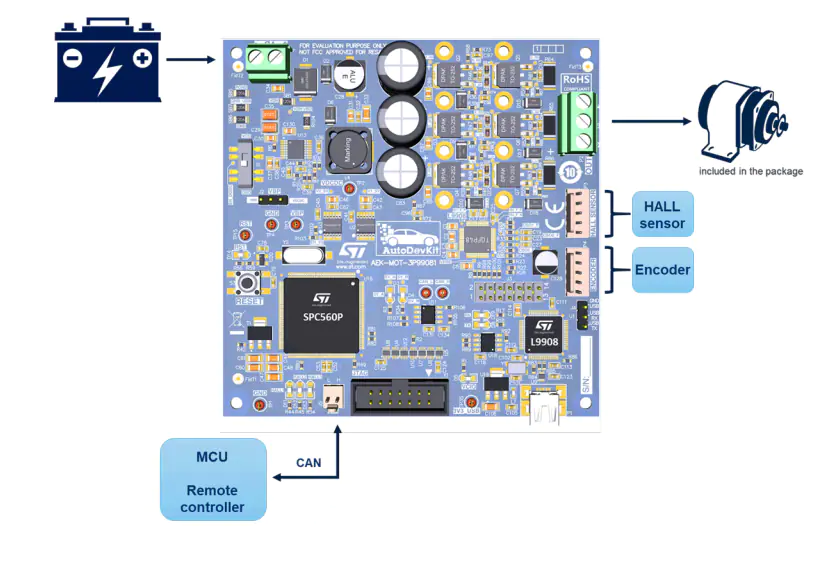

框图
