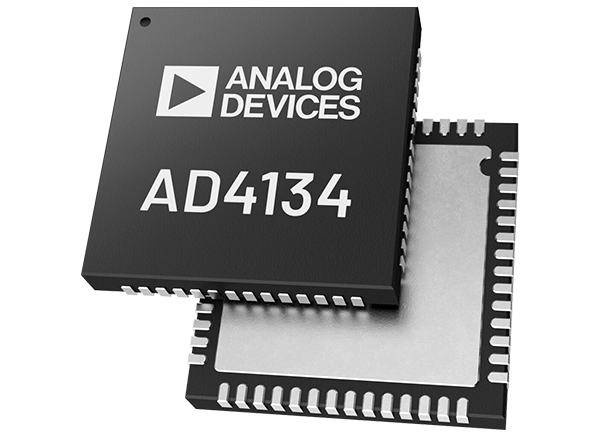

亚德诺半导体AD4134四通道模数转换器(adc)是低噪声，同时采样，高精度的adc，提供高功能，性能和易用性。

ADI AD4134四通道adc是基于连续时间sigma-delta (CTSD)调制方案。AD4134消除了西格马-得尔塔调制器之前传统要求的开关电容电路采样，这导致了ADC输入驱动要求的放宽。此外，CTSD结构还固有地抑制ADC混叠频带周围的信号，使器件具有固有的抗混叠能力，并消除了复杂的外部抗混叠滤波器的需要。

AD4134采用8mm × 8mm, 56引线引线框架芯片规模封装(LFCSP)，工作环境温度范围为-40°C至105°C。

特性

• 无别名:固有抗别名抑制高性能模式102.5dB，典型

• 优异的交直流性能


• 108dB动态范围在ODR = 374kSPS, FIR滤波器，典型

• 137dB动态范围在ODR = 10SPS, sinc3滤波器，典型

• THD: -120dB典型的1kHz输入音

• 偏移误差漂移:0.9µV/°C典型

• 增益漂移:2ppm/°C典型

• INL:±2ppm的FSR典型

• 动态范围增强:4:1和2:1平均模式

• 126dB, a加权动态范围

• 电阻式ADC和参考输入

• 易于同步:异步采样率转换器


• 用一条信号线实现多设备同步

• 可编程数据速率从0.01kSPS到1496kSPS的分辨率0.01SPS

• 通过外部信号控制输出数据速率的选项

• 线性相位数字滤波器选项


• 低纹波FIR滤波器:32µdB通带纹波，直流161.942kHz

• 低延迟sinc3滤波器和sinc6滤波器，直流到391.5 kHz

• 带有50Hz/60Hz抑制的Sinc3滤波器

• 130.7 dbfs相声

• 顺序链

• CRC错误检查数据和SPI

• 两种功率模式-高性能模式和低功率模式

• 4.5V ~ 5.5V和1.65V ~ 1.95V供电

• 1.8 v IOVDD水平

• 4.096V或5V外部参考

• 晶体或外部CMOS时钟48MHz

• SPI或引脚(独立)可配置的操作

• -40°C to +105°C工作温度范围

• 可提供8mm × 8mm, 56引脚LFCSP外露垫

应用

• 电气测试与测量

• 音频测试

• 三相电能质量分析

• 控制和硬件在环验证

• 声波

• 预见性维护的状态监测

• 声学与材料科学的研究与发展

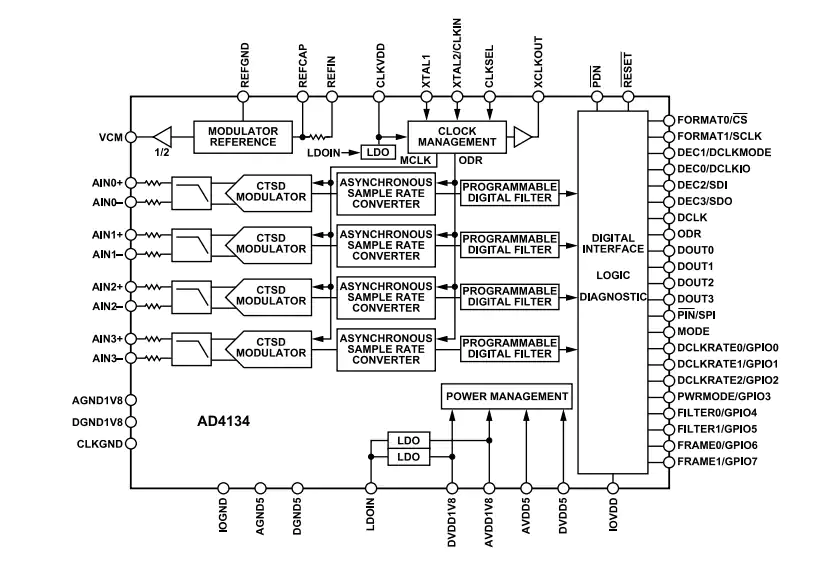

框图
