SanRex TG系列隔离模具可控硅是专为高功率全波交流控制应用。TG系列可控硅具有400V或600V的重复峰值关断电压(V(DRM))和额定40A的通态电流(I(T(RMS))。这些设备可以用于开/关功能或相位控制操作。典型的应用包括相位控制和固态开关，加热和照明控制，以及电池充电器。

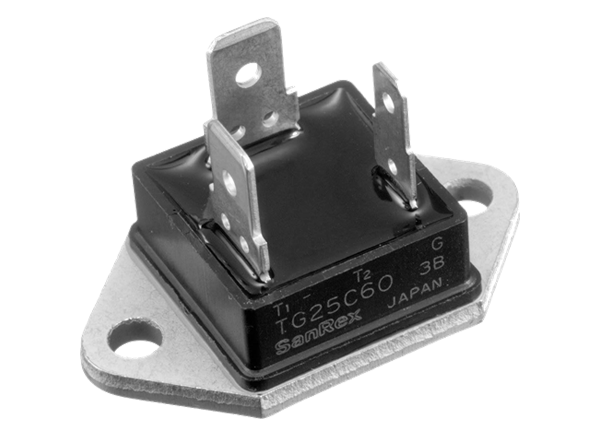

SanRex TG系列Triacs采用39.2mm x 23.0mm TO3隔离模具封装，带有标签端子，具有宽-25°C至+125°C的工作结温度范围。

特性

• 重复峰值电压(V(DRM))

• TGxxx40: 400 v

• TGxxx60: 600 v

• 开态电流(I (T (RMS)))

• TG25C: 25

• TG35C: 35

• TG40E: 40

• 浪涌通态电流(I(TSM))

• TG25C: 260 (2)

• TG35C: 450 (2)

• TG40E: 730 (2)

• 10W峰值栅功耗(P(GM))

• 1W平均栅极功耗(P(G(AV))

• 3A峰值栅极电流(I(GM))

• 10V峰值栅电压(V(GM))

• 2500V隔离击穿电压(V(ISO))

• -25°C至+125°C工作结温度范围(T(J))

• 39.2mm x 23.0mm TO3隔离模包;23克

应用程序

• 相位控制和固态开关

• 电机控制

• 照明和加热控制

• 白色家电

• 办公设备

• 电池充电器

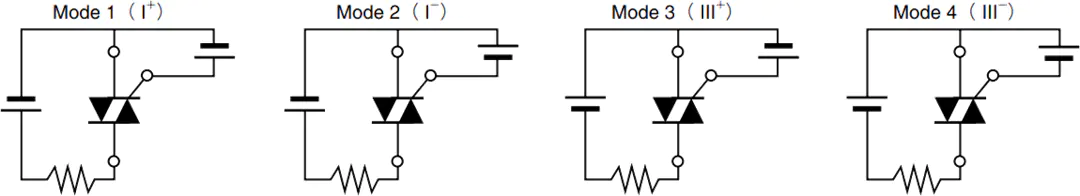

触发模式

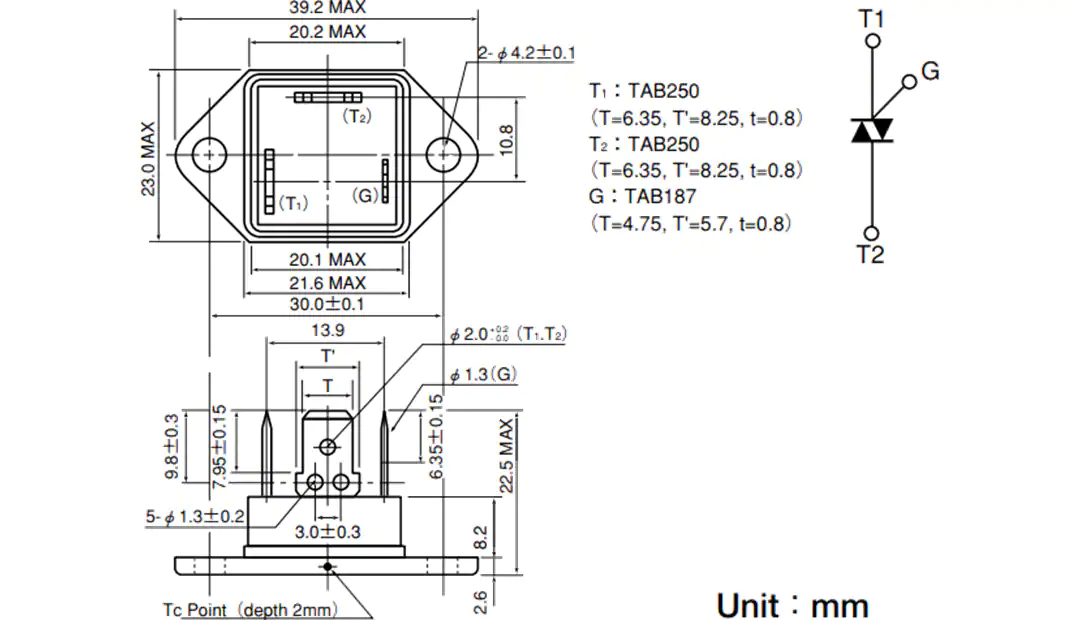

计划大纲
