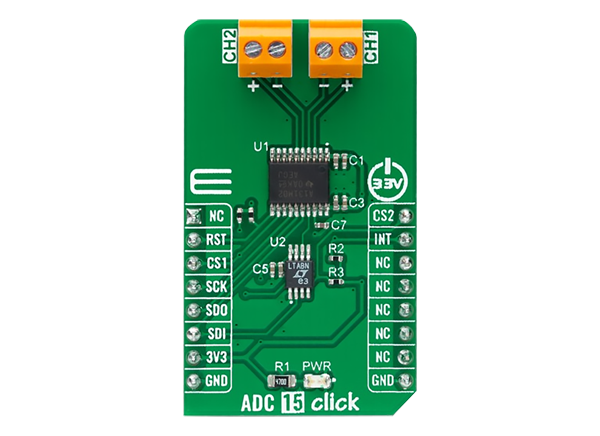

Mikroe ADC 15 Click是一个紧凑的附加板，具有德州仪器ADS131M02双通道，同时采样，24位，delta-sigma (得尔塔西格马)，模数转换器。根据传感器输入，ADC输入通过串行外围接口独立配置。低噪声，可编程增益放大器(PGA)支持增益范围从1到128，以放大低电平信号。此外，该ADC集成了通道到通道的相位、偏移和增益校准寄存器，以帮助消除信号链误差，同时提供一个低漂移、1.2V的集成参考。

Mikroe ADC 15 Click提供了广泛的动态范围，低功耗，和特定的能源测量功能，使该设备非常适合能源计量，功率计量和断路器应用。

特性

• 车载模块


• 德州仪器公司ADS131M02低功耗，双通道，同时采样，24位，delta-sigma (得尔塔西格马)模数转换器(ADC)具有低漂移内部参考电压

• 两个同时采样差分输入

• 可编程增益和数据速率

• 集成负电荷泵可在地下输入信号

• 宽动态范围

• 低功率

• Energy-measurement-specific

• SPI接口

• mikroBUS兼容性

• M (42.9mm × 25.4mm)单击单板尺寸

• 3.3 v的输入电压

应用程序

• 能源计量

• 电力计量

• 断路器
