动力学技术KTU1121 USB Type-C 端口保护器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-02-28

摘要： 具有四个过电压保护(OVP)的USB Type-C CC和SBU信号传导路径。

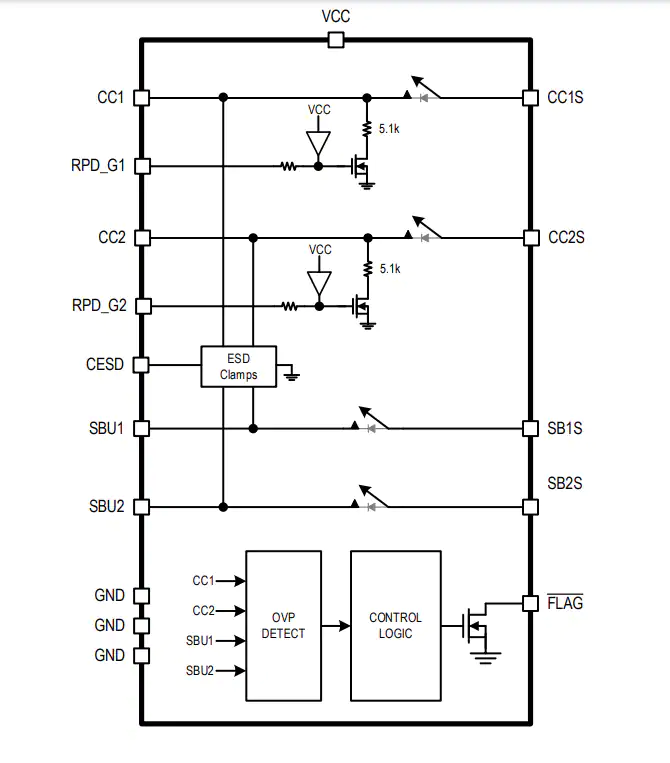

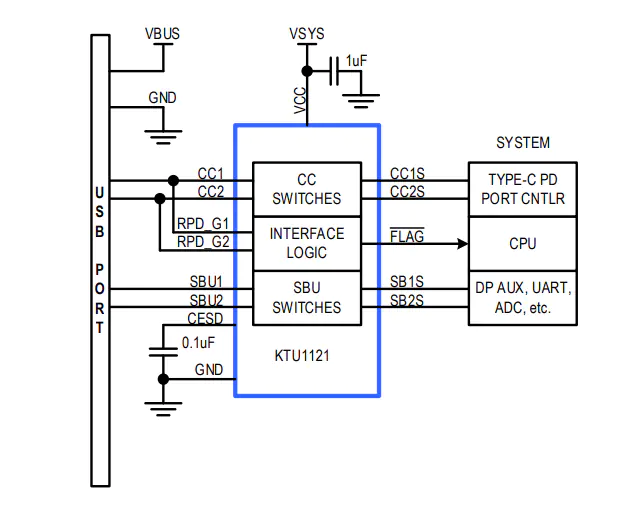

动能技术KTU1121 USB Type-C 端口保护器具有四个过电压保护(OVP)的USB Type-C CC和SBU信号传导路径。当检测到过电压事件时，KTU1121将关闭所有的路径，以保护系统侧的电路，如PD控制器的损坏。

动能KTU1121 USB Type-C端口保护器SBU和CC开关提供非常低的通容宽带宽，允许高速信号通过而没有损失。CC1/2开关提供低导通电阻通过V(CONN)功率高达1.25A。内部5.1k欧姆电阻自动拉下CC1/2在电池死状态下，以确保上游源在VBUS上提供5V。

KTU1121端口保护器封装在RoHS和绿色兼容16 bump WLCSP 1.7mm x 1.7mm包或20针3mm x 3mm TQFN包。

特性

过电压保护装置
- 24VDC公差在CC1/2, SBU1/2
- Cc1/2 ovp = 5.8v
- Sbu1/2 ovp = 4.8v
- 超快的15ns响应时间
IEC61000-4-5过载保护
- ±40V在CC1/2上耐受浪涌
- ±30V SBU1/2上耐受浪涌
IEC61000-4-2 ESD保护
- CC1/2, SBU1/2上±15kV气隙
- CC1/2上±8kV触点，SBU1/2
- ±2kV HBM所有引脚(JEDEC JS-001-2017)
