Infineon Technologies公司的TLE92464ED评估板(TLE92464EDEVALBOARDTOBO1)是TLE92464ED电磁驱动器的演示和开发平台。TLE92464ED是一种灵活的单片四通道电磁驱动器IC，设计用于控制自动变速器、电子稳定控制和主动悬架应用中的四个线性螺线管。该设备集成了驱动晶体管和电流传感电阻，以减少外部组件的数量。TLE92464ED符合ISO 26262标准，并达到ASIL C安全级别。

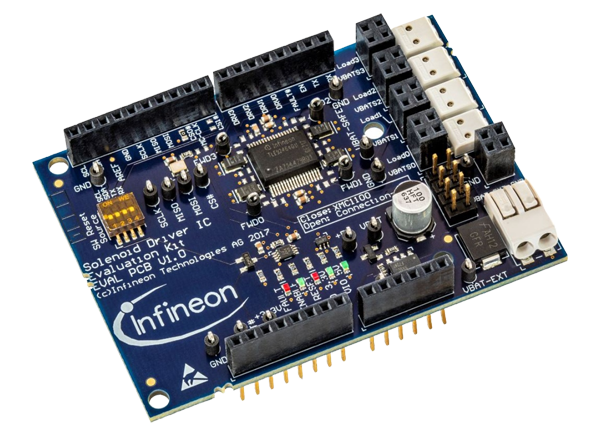

Infineon Technologies TLE92464ED评估板包括一个预先安装在PG-DSO-36-72包中的TLE92464ED，以及所有必需的外部组件。评估板设计在Arduino的形式因素，使它可以很容易地控制Arduino兼容的微控制器板，如Arduino UNO或Infineon Technologies XMC1100启动套件，XMC4700/XMC4800放松套件，或KITA2GTC375 AURIX 屏蔽buddy。

特性

• 预先安装在PG-DSO-36-72封装的TLE92464ED

• Arduino形状因子可以使用与Arduino兼容的微控制器板

• 4x ICC/PI输出，用于电磁连接

• 指示灯状态(Enable, Reset, Fault)

• 5V电源和连接PC由单片机板提供

• 时钟由板载2MHz振荡器或微控制器板提供

必需的设备

• arduino兼容微控制器板(不含)

• PC与可用的USB端口和GUI软件

资源

• 开始

• 用户手册

• TLE92464ED电磁驱动器Datasheet(数据表

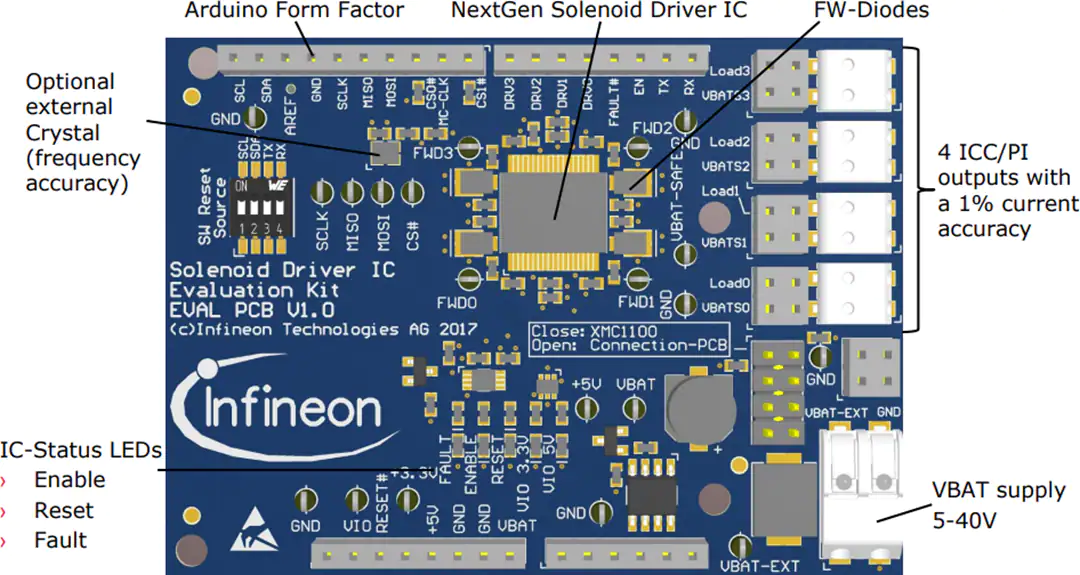

板布局

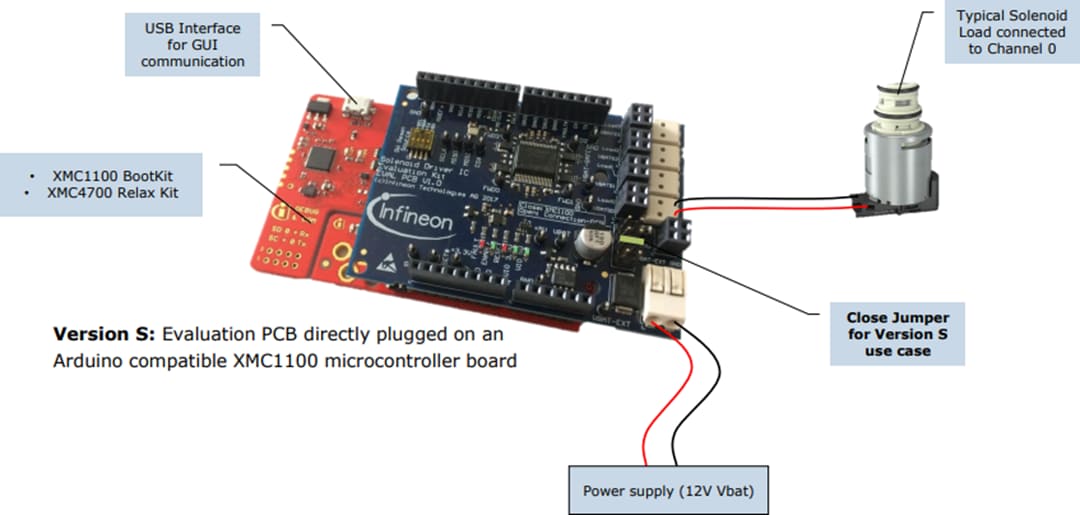

设置示例
