达尔科技AP3128 PWM控制器是一种峰值电流控制和多模式(QR+CCM) PWM控制器。该控制器针对高性能、低待机功率和低成本的离线反激变换器进行了优化。AP3128控制器设计在空载/轻载时进入突发模式，最大限度地减少待机功耗。该控制器的最大开关频率为105kHz，可箝制QR频率，以降低开关功率损失，最小频率避免听到噪声。AP3128控制器提供多模式控制，启动过程中的软启动，频率折叠式平均效率高，二次绕组短保护FOCP。典型的应用包括手机充电器、Power Delivery (PD)应用、ATX/BTX辅助电源、机顶盒(STB)电源和开框开关电源。

特性

• 多模控制

• 准谐振(QR)工作在高压线路

• 连续电流模式(CCM)工作在低线路电压

• 非听噪声准谐振控制

• 启动过程中的软启动

• 频率折回，平均效率高

• 恒流过流保护(OCP)

• 具有FOCP的二次绕组短保护

• 减少电磁干扰的频率抖动

• 有用的引脚故障保护:

• 感觉销浮动

• FB /光耦合器打开/短

• 全面的系统保护功能:

• V(CC)过压保护(VOVP)

• 过载保护(OLP)

• 熄火保护(BNO)

规范

• 10V至50V供电电压范围

• -40°C至150°C工作结温度范围

• 80kHz (CCM模式)振荡频率

• 1µ启动电流

• -800mA至300mA输出电流范围

• T(A) &lt时550mW功耗(P(D))25°C

应用程序

• 手机充电器

• 电力输送(PD)应用

• ATX / BTX辅助动力

• 机顶盒电源

• 开式开关电源

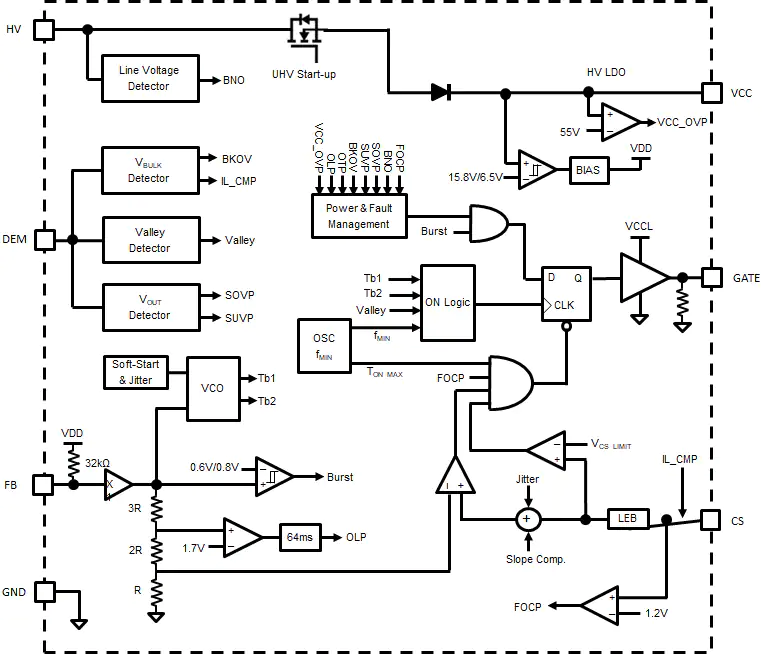

框图

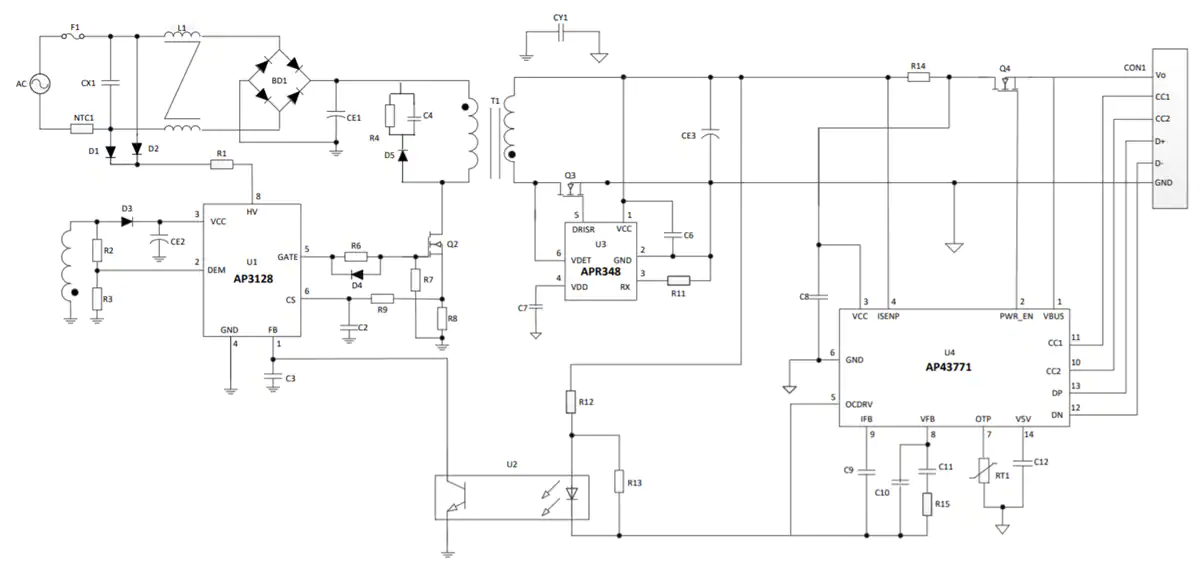

典型应用电路
