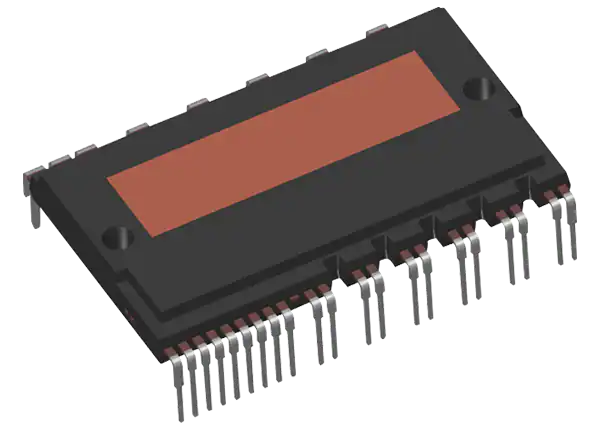

意法半导体STGIK50CH65T SLLIMM High Power IPM是一款大功率小尺寸低损耗智能模组(SLLIMM)。IPM提供了一个紧凑，高性能的交流电机驱动器在一个简单，坚固的设计。它将驱动器控制与改进的短路坚固的650V沟槽栅场停igbt结合在一起，成为三相逆变电机驱动器的理想选择。

特性

• IPM 650V, 50A三相逆变电桥，包括门驱动的控制芯片

• 3.3V, 5V TTL/CMOS滞后输入

• 栅极驱动器的欠压锁断

• 内置的自举二极管

• 短路保护

• 关闭输入/故障输出

• 独立的开放发射极输出

• 故障保护比较器

• 短路的

• 非常快，软恢复二极管

• 完全孤立的包

• 隔离等级2500Vrms/min

• 100k欧姆 NTC用于温度监测

应用程序

• 暖通空调

• 谷歌价格指数

• 伺服电机

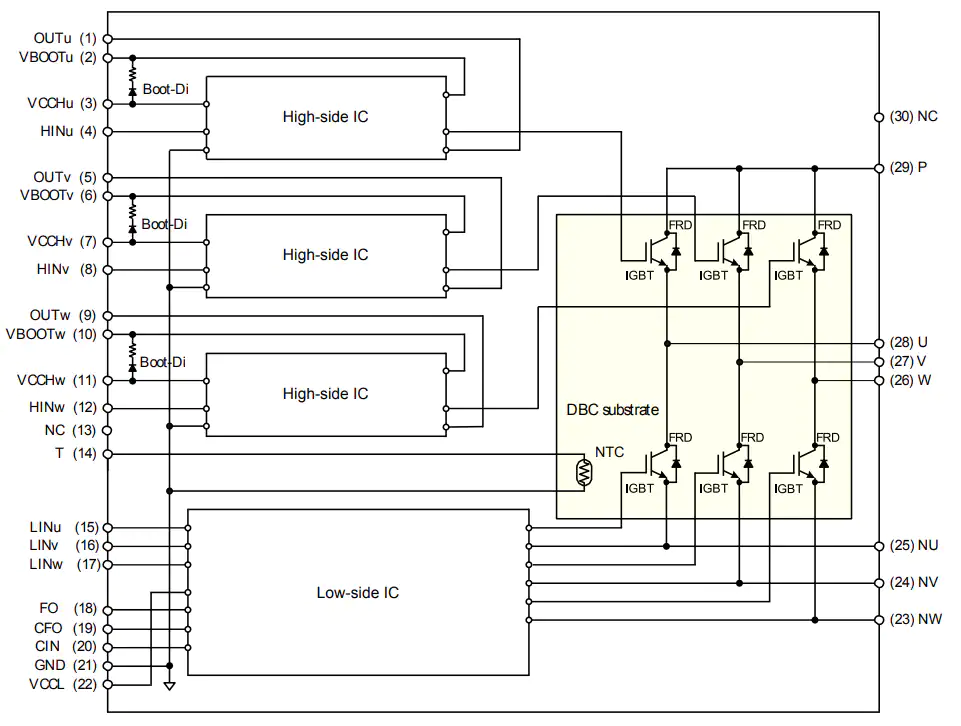

示意图
