亚德诺半导体EVAL-CN0552-PMDZ评估板是AD7746电容数字转换器(CDC)的演示和开发平台。AD7746由一个二阶(西格马-得尔塔或电荷平衡)调制器和一个三阶数字滤波器组成。它作为电容输入的CDC，作为电压输入或温度传感器的电压的经典模数转换器(ADC)。除了转换器，AD7746集成了一个多路复用器，一个激励源和电容输入的CAP dac，一个温度传感器，电压和温度输入的电压基准，一个完整的时钟发生器，控制和校准逻辑，和一个I(2) c兼容的串行接口。该设备有两个电容输入，可以配置为单端或差分。

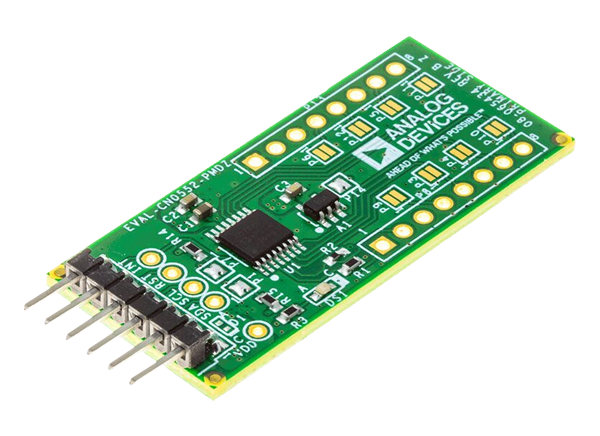

模拟设备公司EVAL-CN0552-PMDZ评估板包括一个预安装的AD7746 CDC在16导联TSSOP包。评估板具有I(2)C Pmod 连接器，设计用于EVAL-ADICUP3029开发板(不包括在内)。

特性

• AD7746 24位电容数字转换器

• 设计用于EVAL-ADICUP3029开发委员会(不包括在内)

• 兼容I(2)C Pmod平台板，I/O电压从2.7V到5.5V

• ±4.096pF输入范围适合宽阵列传感器

• 扩展输入范围电路提供±50pF的输入范围

• 4.2aF RMS分辨率@ 9.1sps转换率

• 用于系统级校准的辅助温度传感器和电压输入

必需的设备

• EVAL-CN0552-PMDZ参考设计板

• EVAL-ADICUP3029发展局

• ADuCM3029_demo_cn0552。十六进制文件

• ADuCM3029_demo_cn0552源代码

• 2 x 2 pf电容器

• 微型usb转USB-A电缆

• 带有可用USB接口的PC/笔记本电脑

• IIO示波器软件

应用笔记

• 电路说明CN-0552:扩展量程的电容到数字转换器

• 扩展AD7745/AD7746电容数字转换器的电容输入范围

• 用疾控中心控制吸样运动

设计资源

• 原理图

• 材料清单

• PCB布局

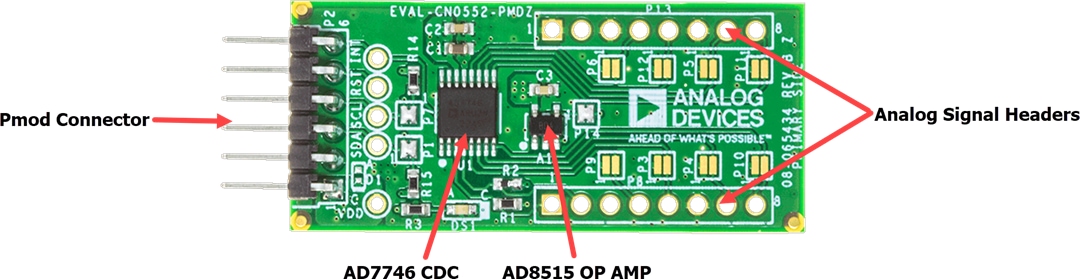

板布局

块Diagarm

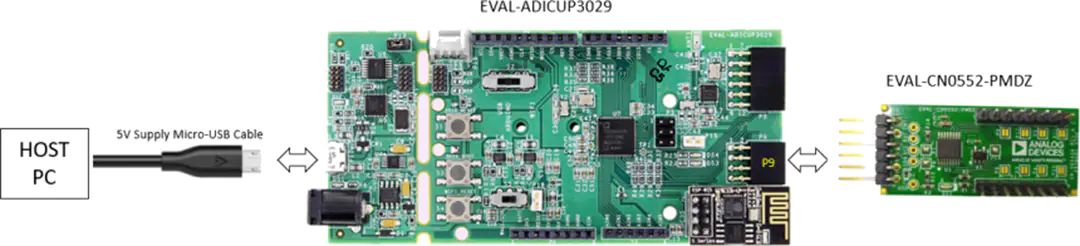

设置示例
